Description

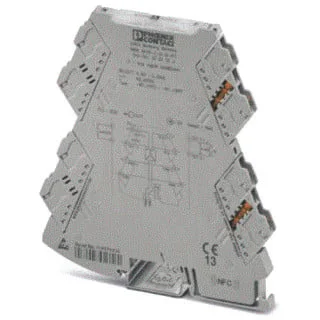

Aanvullende informatie3-weg-scheidingsversterker met steekbare aansluittechniek voor galvanische scheiding van uni- en bipolaire analoge signalen. Ingangssignaal: 0 … 10 V /±10 V, uitgangssignaal: 0 … 10 V /±10 V, push-in-aansluittechniek
| Klasse | Scheidingsversterker |
| Merk | Phoenix Contact |
| Serie | Scheidingsversterker |
| Beschermingsgraad (IP) | IP20 |
| Breedte | 6.2 mm |
| SIL conform IEC 61508 | Geen |
| Uitvoering elektrische aansluiting | Overig |
| Aantal kanalen | 1 |
| Aantal ingangsbereiken -10 V … +10 V | 1 |
| Aantal ingangsbereiken 0 V … 10 V | 1 |
| Aantal uitgangsbereiken -10 V … +10 V | 1 |
| Opgenomen vermogen | 0.2 W |
| Aantal uitgangsbereiken 0 V … 10 V | 1 |
| Galvanische scheiding tussen ingangen | Nee |
| Montagewijze | Snapbevestiging draagrail |
| Type voeding | Overig |
| Storingsmelduitgang | Ja |
| Aantal ingangsbereiken 2 V … 10 V | 1 |
| Aantal uitgangsbereiken +10 V … -10 V | 0 |
| Aantal uitgangsbereiken +5 V … -5 V | 0 |
| Aantal uitgangsbereiken 0 V … 1 V | 0 |
| Aantal uitgangsbereiken 0 mA … 10 mA | 0 |
| Aantal uitgangsbereiken 0 mV … 100 mV | 0 |
| Aantal uitgangsbereiken 0 V … 2 V | 0 |
| Aantal uitgangsbereiken 0 V … 2,5 V | 0 |
| Aantal uitgangsbereiken 0 mA … 20 mA | 0 |
| Aantal uitgangsbereiken 0 V … 20 V | 0 |
| Aantal uitgangsbereiken 0 mV … 200 mV | 0 |
| Aantal uitgangsbereiken 0 V … 24 V | 0 |
| Aantal uitgangsbereiken 0 V… 30 V | 0 |
| Aantal uitgangsbereiken 0 mV … 300 mV | 0 |
| Aantal uitgangsbereiken 0 mA … 5 mA | 0 |
| Aantal uitgangsbereiken 0 V … 5 V | 0 |
| Aantal uitgangsbereiken 0 mV … 500 mV | 0 |
| Aantal uitgangsbereiken 0 mV … 60 mV | 0 |
| Aantal uitgangsbereiken -1 V … +1 V | 0 |
| Aantal uitgangsbereiken 1 V … 5 V | 0 |
| Aantal uitgangsbereiken -10 mA … +10 mA | 0 |
| Aantal uitgangsbereiken 10 V … 0 V | 0 |
| Aantal uitgangsbereiken 10 V … 2 V | 0 |
| Aantal uitgangsbereiken -100 mV … +100 mV | 0 |
| Aantal uitgangsbereiken -2 V … +2 V | 0 |
| Aantal uitgangsbereiken 2 V … 10 V | 0 |
| Aantal uitgangsbereiken -2,5 V … +2,5 V | 0 |
| Aantal uitgangsbereiken -20 mA … +20 mA | 0 |
| Aantal uitgangsbereiken -20 V … +20 V | 0 |
| Aantal uitgangsbereiken 20 mA … 0 mA | 0 |
| Aantal uitgangsbereiken 20 mA … 4 mA | 0 |
| Aantal uitgangsbereiken -300 mV … +300 mV | 0 |
| Aantal uitgangsbereiken 4 mA … 20 mA | 0 |
| Aantal uitgangsbereiken -5 mA … +5 mA | 0 |
| Aantal uitgangsbereiken -5 V … +5 V | 0 |
| Aantal uitgangsbereiken 5 V … 0 V | 0 |
| Aantal uitgangsbereiken 5 V … 1 V | 0 |
| Aantal uitgangsbereiken -500 mV … +500 mV | 0 |
| Aantal uitgangsbereiken -60 mV … +60 mV | 0 |
| Aantal ingangsbereiken +10 V … -10 V | 0 |
| Aantal ingangsbereiken +5 V … -5 V | 0 |
| Aantal ingangsbereiken 0 V … 1 V | 0 |
| Aantal ingangsbereiken 0 mA … 10 mA | 0 |
| Aantal ingangsbereiken 0 mV … 100 mV | 0 |
| Aantal ingangsbereiken 0 V … 2 V | 0 |
| Aantal ingangsbereiken 0 V … 2,5 V | 0 |
| Aantal ingangsbereiken 0 V … 20 V | 0 |
| Aantal ingangsbereiken 0 mV … 200 mV | 0 |
| Aantal ingangsbereiken 0 V … 24 V | 0 |
| Aantal ingangsbereiken 0 V … 30 V | 0 |
| Aantal ingangsbereiken 0 mV … 300 mV | 0 |
| Aantal ingangsbereiken 0 mA … 5 mA | 0 |
| Aantal ingangsbereiken 0 V … 5 V | 0 |
| Aantal ingangsbereiken 0 mV … 500 mV | 0 |
| Aantal ingangsbereiken 0 mV … 60 mV | 0 |
| Aantal ingangsbereiken -1 V … +1 V | 0 |
| Aantal ingangsbereiken 1 V … 5 V | 0 |
| Aantal ingangsbereiken -10 mA … +10 mA | 0 |
| Aantal ingangsbereiken 10 V … 0 V | 0 |
| Aantal ingangsbereiken 10 V … 2 V | 0 |
| Aantal ingangsbereiken -100 mV … +100 mV | 0 |
| Aantal ingangsbereiken -2 V … +2 V | 0 |
| Aantal ingangsbereiken -2,5 V … +2,5 V | 0 |
| Aantal ingangsbereiken -20 mA … +20 mA | 0 |
| Aantal ingangsbereiken -20 V … +20 V | 0 |
| Aantal ingangsbereiken 20 mA … 0 mA | 0 |
| Aantal ingangsbereiken 20 mA … 4 mA | 0 |
| Aantal ingangsbereiken -300 mV … +300 mV | 0 |
| Aantal ingangsbereiken -5 mA … +5 mA | 0 |
| Aantal ingangsbereiken -5 V … +5 V | 0 |
| Aantal ingangsbereiken 5 V … 0 V | 0 |
| Aantal ingangsbereiken 5 V … 1 V | 0 |
| Aantal ingangsbereiken -500 mV … +500 mV | 0 |
| Aantal ingangsbereiken -60 mV … +60 mV | 0 |
| Aantal ingangsbereiken 0 mA … 20 mA | 0 |
| Aantal ingangsbereiken 4 mA … 20 mA | 0 |
| Temperatuurdrift | 0.01 %/K |
| Bedrijfstemperatuur | -40 – 70 °C |
| Last | 10000 – 10000 Ohm |
| Nom. voedingsspanning bij DC | 9.6 – 30 V |
| Intrinsieke veiligheid conform EN 60947-5-6 NAMUR | Nee |
| Diepte | 119.2 mm |
| Hoogte | 109.81 mm |
| Categorieën | Meet en regelapparatuur |
