Plug-in/PCB-relais – Schakelrelais DC 24V 8A 50.12.9.024.5000 – Finder – 8012823318462:

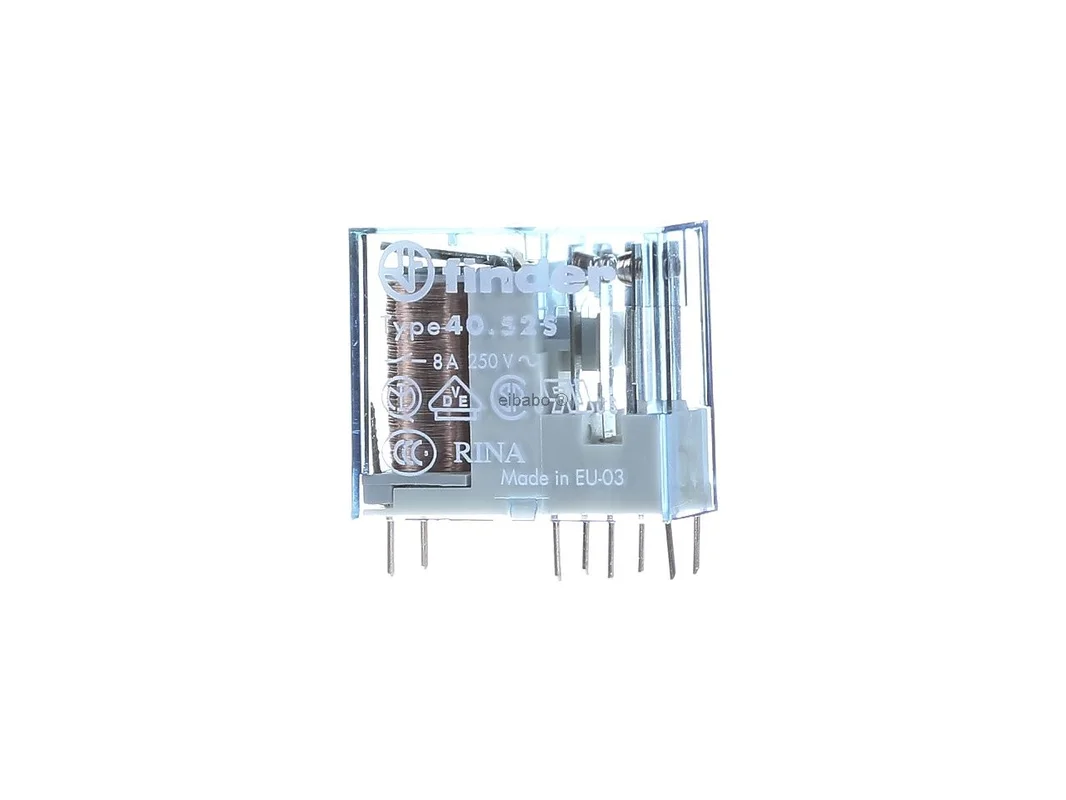

Het Finder veiligheidsrelais 50.12.9.024.5000 is een compact steek- en printrelais voor veiligheidsrelevante schakelingen in industrie, automatisering en machinebouw. Met gedwongen geleide contacten volgens EN 61810-3, 2 wisselcontacten, 24 V DC spoel en 8 A schakelstroom is het geschikt voor betrouwbare signaal- en belastingsschakelingen waarbij duidelijke contacttoestanden en hoge bedrijfszekerheid vereist zijn.

Precieze veiligheidsfunctie voor besturing en installatiebouw

Het relais uit de Finder serie 50 combineert compacte PCB-montage met een uitvoering voor safety-toepassingen. De uitvoering met AgNi-hardvergulde contacten ondersteunt ook low-level-signalen en biedt tegelijk een robuuste basis voor industrieel gebruik. Dankzij een pinraster van 5 mm, hoge scheiding van aangrenzende contacten en relaisbeschermingsklasse RT II kan het onderdeel netjes worden geïntegreerd in besturingskaarten, veiligheidsmodules en bewakingscircuits.

Producthighlights voordelen

• Gedwongen geleide contacten: Ontworpen volgens EN 61810-3, type B, voor hoge functionele veiligheid in safety-circuits.
• 2 wisselcontacten: Flexibele contactlogica voor besturings-, meld- en vrijgavefuncties.
• 24 V DC spoel: Geschikt voor veel gangbare industriële en PLC-omgevingen.
• 8 A schakelstroom: Geschikt voor veel typische belasting- en signaaltaken.
• AgNi + Au contactmateriaal: Zilver-nikkel met goudlaag voor goede geleidbaarheid bij klein signalen en stabiele contactkwaliteit.
• 5 mm pinraster: Vergemakkelijkt de integratie op printplaten met compacte lay-out.
• PCB-montage: Ideaal voor printtoepassingen in besturingen en veiligheidsassemblages.
• RT II beschermingsklasse: Flux proof uitvoering voor betrouwbaar gebruik in industriële omgevingen.
• Hoge isolatie: 6 kV stootspanningsvastheid tussen spoel en contacten ondersteunt veilige scheiding.
• Compacte bouwvorm: Zeer geschikt voor dichte assemblages met beperkte ruimte.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Finder
Artikelnummer fabrikant	50.12.9.024.5000
EAN	8012823318462
Catalogus	Schakelrelais
Serie	Finder serie 50
Producttype	Veiligheidsrelais / printrelais
Montagetype	PCB / printmontage
Aansluittype	Soldeerpinnen
Contacttype	2 wisselcontacten, gedwongen geleid
Contactvorm	DPDT / 2 CO
Nominale stroom	8 A
Spoelspanning	24 V DC
Spoelweerstand	820 Ω
Spoelvermogen	0,7 W
Spoelstroom	29,3 mA
Contactmateriaal	AgNi-hardverguld
Pinraster	5 mm
Beschermingsklasse	RT II
Isolatie spoel/contact	6 kV
Spanning AC	tot 250 V AC bij 8 A
Spanning DC	tot 30 V DC bij 8 A
Max. schakelspanning	tot 400 V AC, tot 220 V DC
Temperatuurbereik	-40 °C tot +70 °C
Afmetingen	29 x 12,4 x 25 mm
Norm	EN 61810-3, type B

Toepassing, voordelen en zinvolle alternatieven in de safety-omgeving

Het Finder veiligheidsrelais 50.12.9.024.5000 is bijzonder geschikt voor noodstopcircuits, deurbewaking, terugmeldpaden, vrijgaveschakelingen en toestandscontrole in machines en installaties. De gedwongen geleide contactmechaniek helpt om ontoelaatbare gelijktijdige contacttoestanden te voorkomen. Dat is vooral belangrijk waar diagnose, uitschakeling en terugmelding veilig gescheiden moeten worden beoordeeld.

• Voor safety-schakelingen: Ideaal in besturingen met diagnosecontact en vrijgavecontact.
• Voor low-level-signalen: De goudlaag is voordelig bij klein stromen en gevoelige signalen.
• Voor printplaten: De compacte bouwvorm bespaart ruimte op veiligheids- en interfacekaarten.
• Voor robuuste omgevingen: RT II en de hoge isolatie ondersteunen het gebruik in industriële elektronica.

Binnen de Finder serie 50 onderscheidt deze variant zich vooral door het AgNi + Au contactoppervlak. Ten opzichte van vergelijkbare uitvoeringen met zuivere AgNi- of AgSnO2-contacten is deze in het voordeel wanneer zowel veilige schakelfunctie als goed gedrag bij klein signaalniveaus vereist zijn. modellen uit de serie 50.14 of 50.16 bieden meer contacten en zijn meer geschikt voor complexere veiligheidsketens met uitgebreide meldbehoefte, maar hebben meer ruimte op de printplaat nodig.

Als vergelijkbare producten van ander merken komen afhankelijk van het project bijvoorbeeld relais met gedwongen geleide contacten van TE Connectivity, Omron of Panasonic in aanmerking. Verschillen liggen vaak in bouwhoogte, contactmateriaal, goedkeuringen, pinout en spoelopname. Bij vervanging of redesign moet daarom altijd de exacte pinbezetting, de safety-norm, de contactlogica en het gedrag bij low-level-schakeling worden gecontroleerd, zodat functie en compatibiliteit in het systeem behouden blijven.

Belangrijke aanwijzingen over contactlogica, contactmateriaal en inbouw

Bij deze uitvoering mogen volgens EN 61810-3 als gedwongen geleide contacten alleen één verbreekcontact en één maakcontact worden gebruikt. Toegestaan zijn de contactparen 11-12 en 21-24 of 21-22 en 11-14. Dit punt is centraal voor het normconforme ontwerp van veiligheidsfuncties en moet al in het schakelschema duidelijk in aanmerking worden genomen.

Het AgNi-hardvergulde contactmateriaal combineert robuuste schakeleigenschappen met goede geschiktheid voor klein signaalstromen. Daardoor is het relais niet alleen interessant voor klassieke belastingsschakeling, maar ook voor terugmelding, diagnose en nette signaaloverdracht in veiligheidsgerelateerde stuurcircuits. Samen met het 5 mm contactpinraster, het spoelvermogen van 0,7 W en de spoelweerstand van 820 ohm ontstaat zo een coherent onderdeel voor compacte, professionele elektronica in de schakelkast en in machinebesturingen.
