Railhouder 800A 3-polig – Busbar-ondersteuning 3-p SV 9340.000 (VE4) – Rittal – 9340000 – 4028177502321:

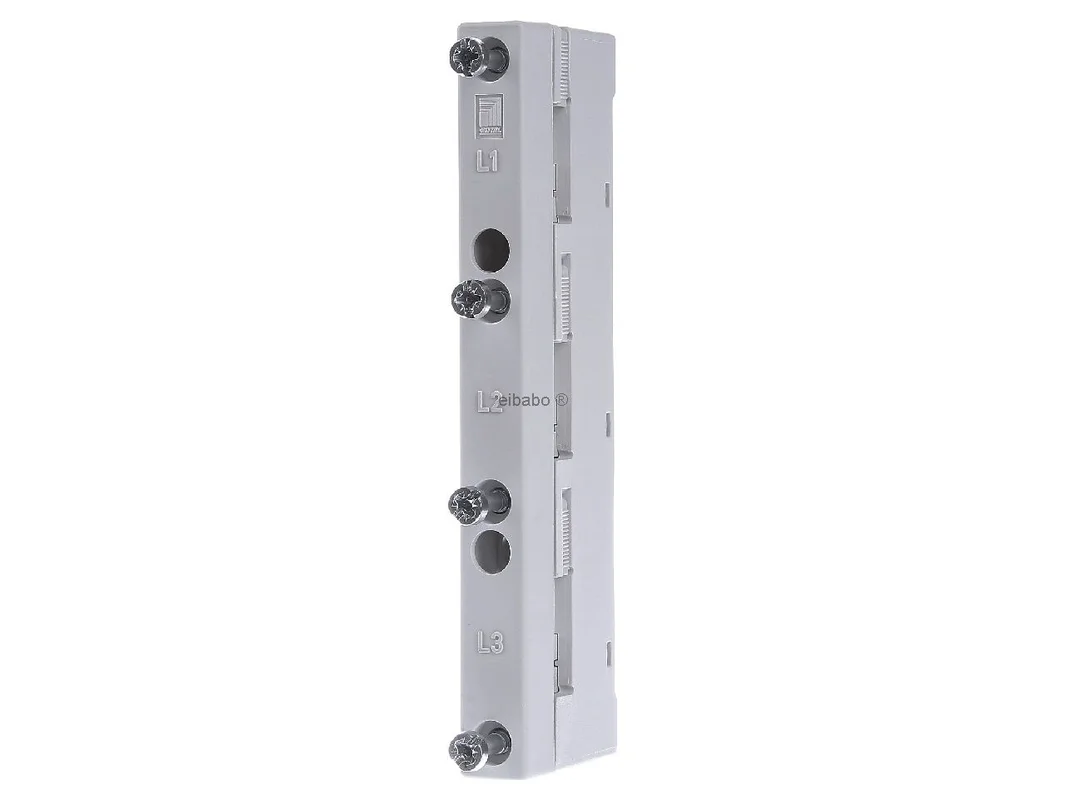

De Rittal stroomrailhouder 3-polig voor het SV-systeem is een nauwkeurig passende oplossing voor de veilige opname van vlakke koperen rails in schakelinrichtingen en verdeelkasten. Het onderdeel is ontworpen voor toepassingen tot 800 A en ondersteunt een railhartafstand van 60 mm. Dankzij de afgestemde constructie is de houder geschikt voor de vakkundige opbouw van krachtige stroomrailsystemen met hoge bedrijfszekerheid.

Rittal stroomrailhouder 3-polig voor SV-stroomrailsystemen tot 800 A

De stroomrailhouder is ontworpen voor gebruik met vlakke koperen rails in de afmetingen 12 x 5 tot 30 x 10 mm. De 3-polige uitvoering vergemakkelijkt de gestructureerde opbouw van compacte energieverdelingen. Het materiaal van polyamide biedt een robuuste basis voor langdurig gebruik in industriële omgevingen. Dankzij de uitvoering voor de RiLine- en SV-omgeving kan de houder gericht in passende systeemopbouwen worden geïntegreerd.

Producthighlights voordelen

• Ontworpen voor hoge stromen: Geschikt voor stroomrailsystemen tot 800 A.
• 3-polige bouwvorm: Ideaal voor overzichtelijke en normconforme energieverdeling.
• 60 mm hartafstand: Passend voor gangbare SV-systeemopbouwen.
• Breed toepassingsgebied: Voor vlakke koperen rails van 12 x 5 tot 30 x 10 mm.
• Robuust materiaal: Polyamide zorgt voor vormvastheid en goede isolatie.
• Moeilijk ontvlambaar: Brandgedrag conform UL 94-V0.
• Systeemgeschikt: Ontwikkeld voor gebruik in Rittal-stroomrailsystemen.
• Efficiënte montageplanning: Ondersteunt een nette en duidelijke opbouw in de schakelkast.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Rittal
Artikelnaam	Rittal stroomrailhouder 3-polig voor stroomrailsysteem 800A SV 9340.000 9340000
Fabrikantartikelnummer	9340.000
EAN	4028177502321
Catalogus	Stroomrail drager
Producttype	Stroomrailhouder
Systeem	SV / RiLine
Aantal polen	3
Max. nominale stroom	800 A
Railhartafstand	60 mm
Geschikt voor stroomrail	12 x 5 tot 30 x 10 mm
Materiaal	Polyamide
Kleur	RAL 7035
Brandgedrag	UL 94-V0
ETIM	EC001166
Montagewijze	interne bevestiging

Systeemvoordelen, praktische toepassing en passende alternatieven voor de opbouw

In de praktijk overtuigt de stroomrailhouder door een duidelijke taak: hij fixeert vlakke koperen rails veilig, nauwkeurig gepositioneerd en systeemconform binnen een SV-opbouw. Dat is vooral belangrijk bij compacte verdelingen, hoofdstroomtoepassingen en industriële schakelkasten, waarin een gedefinieerde afstand en een betrouwbare bevestiging doorslaggevend zijn.

• Hoge pasnauwkeurigheid: Voor 3-polige opstellingen met 60 mm railhartafstand.
• Flexibele railkeuze: Neemt verschillende doorsneden op in het bereik van 12 x 5 tot 30 x 10 mm.
• Nette systeemopbouw: Goed geschikt voor gestructureerde energieverdelingen in de schakelkast.
• Elektrisch isolerend: Het polyamide ondersteunt een veilige opbouw in het verdeelveld.
• Voor zware belastingspaden: Ontworpen voor toepassingen met hoge stroomwaarden tot 800 A.

Binnen het Rittal-programma is vooral de variant SV 9340.010 vergelijkbaar. Deze heeft dezelfde 3-polige basisopbouw met 60 mm hartafstand en is eveneens ontworpen voor rails van 12 x 5 tot 30 x 10 mm. Het wezenlijke verschil ligt in de bevestigingswijze: terwijl SV 9340.000 bedoeld is voor interne bevestiging, wordt SV 9340.010 gebruikt voor externe bevestiging. Daardoor verschillen inbouwsituatie, toegankelijkheid en de voorkeurspositie in het systeem.

Bij vergelijkbare producten van andere fabrikanten moet vooral worden gelet op systeemcompatibiliteit, hartafstand, aantal polen en de toegestane railmaat. Vergelijkbare houders zijn bijvoorbeeld te vinden bij Siemens voor SIVACON- en 8US-systemen, bij Jean Müller voor NH- en stroomrailtoepassingen en bij Wöhner voor 60Classic-systemen. Deze oplossingen kunnen afwijken in maat, bevestigingspunt, stroomdraagvermogen en systeemopname. Directe uitwisselbaarheid is daarom alleen mogelijk wanneer railafstand, raildoorsnede en het betreffende systeemplatform exact overeenkomen.

Toepassingsgegevens en meerwaarde voor de planning van stroomrailhouders

De voorliggende uitvoering als SV-stroomrailhouder met 3 polen is speciaal ontwikkeld voor een railhartafstand van 60 mm. Deze is geschikt voor stroomrails met de afmetingen 12 x 5 tot 30 x 10 mm en dekt daarmee een breed spectrum van typische vlakke koperen rails in de verdeelbouw af. In de planning biedt dat voordelen bij standaardisaties, omdat verschillende railafmetingen binnen een duidelijk gedefinieerd systeemkader kunnen worden toegepast.

Voor gebruikers betekent dit meer zekerheid bij de keuze van de passende houder, een beter overzicht bij de projectering en een coherente integratie in bestaande Rittal-systeemwerelden. Vooral bij toepassingen met hoge stroomwaarden, compacte inbouwverhoudingen en duidelijke mechanische eisen is deze stroomrailhouder een doelgerichte keuze.
