Description

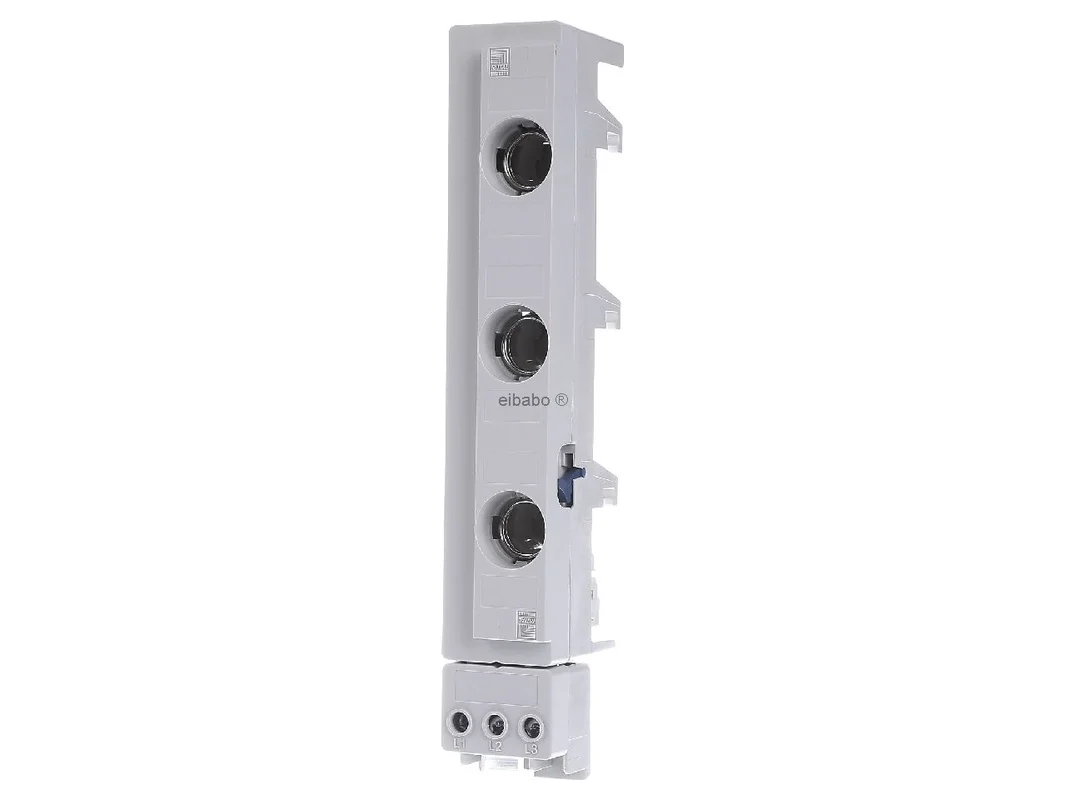

Rider-zekeringelement D02-E18 Easy Connect – Neozed lontbasis 3xD02 3A SV 3418.040 (VE5) – Rittal – 3418040 – 4028177674943:

Het Rittal zekeringsmodule 3-pin D02 E18 Easy Verbinden SV 3418.040 is ontworpen voor de veilige en overzichtelijke opbouw van D-zekeringsoplossingen in het railsysteem. Het combineert een compacte bouwvorm met snelle contactaansluiting en is geschikt voor toepassingen tot 63 A bij 400 V. Dankzij de Easy Connect-uitvoering wordt de montage vereenvoudigd, terwijl de geïntegreerde aanrakingsbeveiligingsafdekking een hoog niveau van installatieveiligheid ondersteunt.

Efficiënte D-zekeringstechniek voor moderne schakelkasten

Het zekeringsmodule is ontworpen voor D02-E18 zekeringselementen met paskoker en biedt een 3-polige uitvoering voor gestructureerde energieverdeling. Het is bedoeld voor gebruik op rails met een hartafstand van 60 mm en ondersteunt de aansluiting van ronde geleiders van 1,5 tot 16 mm². De voorgemonteerde uitvoering bespaart tijd bij de installatie en zorgt voor een nette, praktijkgerichte opbouw in de schakelkast.

Producthighlights voordelen

• 3-polige uitvoering: Ideaal voor overzichtelijke en normconforme verdelingen in industriële installaties.
• Voor D02-E18: Geschikt voor overeenkomstige zekeringselementen met paskoker.
• Easy Connect: Ondersteunt een snelle en eenvoudige bedrading.
• Nominale stroom 63 A: Voor veerkrachtig toepassingen in de energieverdeling.
• Nominale bedrijfsspanning 400 V: Geschikt voor typische verdelingstaken in draaistroomtoepassingen.
• Aansluiting voor ronde geleiders 1,5 tot 16 mm²: Flexibel voor gangbare geleiderdoorsneden.
• Aanrakingsbeveiligingsafdekking: Ondersteunt meer bescherming bij montage en gebruik.
• Voorgemonteerd element: Vergemakkelijkt de inbouw en bespaart tijd bij de bouw van schakelkasten.
• Voor 60 mm rails: Geschikt voor veel gangbare SV-systeemopbouwen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Rittal
Artikelnaam	Zekeringsmodule 3-pin D02 E18 Easy Verbinden SV 3418.040
Artikelnummer fabrikant	3418040
EAN	4028177674943
Catalogus	D-zekeringsvoet
ETIM	EC001644
Producttype	Zekeringsmodule
Uitvoering	Easy Connect
Aantal polen	3
Bouwgrootte	D02
Zekeringselement	D02-E18 met paskoker
Nominale stroom max.	63 A
Nominale spanning	400 V
Nominale isolatiespanning Ui	690 V
Aansluitwijze	Klemaansluiting, Easy Connect
Aansluiting voor ronde geleiders	1,5 tot 16 mm²
Montagewijze	Railsysteem
Systeemafstand	60 mm
Geschikt voor rails	5 mm en 10 mm hoogte
Materiaal basislichaam	glasvezelversterkt PBT
Materiaal aanrakingsbeveiliging	Polyamide
Brandgedrag	UL 94-V0
Kleur	RAL 7035
Breedte	41 mm
Hoogte	251 mm
Normverwijzing	Voor zekeringselementen volgens DIN EN 60269-3

Voordelen bij systeemtoepassing, passende alternatieven en belangrijke verschillen

Bij de bouw van schakelkasten telt niet alleen het elektrisch vermogen, maar ook een nette, snelle en veilige opbouw. Precies hier laat het Rittal zekeringsmodule zijn sterke punten zien. De 3-polige bouwvorm is ontworpen voor geordend gebruik in railsystemen en is bijzonder geschikt voor compacte verdelingen met een duidelijke toewijzing van de stroomkringen.

• Snelle montage: De voorgemonteerde uitvoering verminderd de inspanning bij de inbouw.
• Praktisch geleiderbereik: Het aansluitbereik van 1,5 tot 16 mm² dekt veel typische installaties af.
• Meer veiligheid: De geïntegreerde aanrakingsbeveiligingsafdekking ondersteunt de bescherming bij servicewerkzaamheden.
• Systeemgericht: Ontwikkeld voor 60 mm rails en daarmee geschikt voor veel SV-opbouwen.
• Compacte opbouw: Goed geschikt voor ruimtebewuste energieverdelingen in de kast.

In vergelijking met vergelijkbare zekeringsmodules van dezelfde fabrikant verschillen varianten meestal in aantal polen, aansluitwijze of de passende zekeringgrootte. Eenpolige of anders geconfigureerde uitvoeringen zijn meer geschikt voor afzonderlijke stroompaden of voor installaties met een ander uitbreidingsgraad. Varianten met een ander zekeringgrootte worden gebruikt wanneer de vereiste beveiliging of de systeemlogica daarvan afwijkt. De Easy Connect-versie is vooral zinvol wanneer snelle en nette bedrading centraal staat.

Ook bij vergelijkbare producten van ander fabrikanten zijn er verschillen in systeembinding en toepassingsprofiel. Veelgenoemde merken in dit segment zijn Siemens, Wöhner en Jean Müller. Siemens zet afhankelijk van de serie sterker in op integratie in eigen verdeelsystemen. Wöhner is bijzonder sterk op het gebied van CrossBoard en railtechniek, waardoor de compatibiliteit altijd systeemgericht moet worden gecontroleerd. Jean Müller biedt eveneens oplossingen voor D-zekeringen in industriële omgevingen, vaak met een eigen focus op beveiligings- en lastscheidingstechniek. Voor vervanging zijn daarom niet alleen de stroom- en spanningswaarde belangrijk, maar ook railafstand, bouwgrootte, aansluitwijze en de mechanische systeempassing.

Toepassingsgebieden in verdeling en schakelkast

• Industriële verdeling: Voor beveiligde stroomkringen in machines en installaties.
• Schakelkastbouw: Geschikt voor gestructureerde opbouwen op rails.
• Energieverdeling: Voor compacte en goed toegankelijke zekeringsplaatsen.
• Modernisering: Zinvol bij retrofit of uitbreiding van bestaande SV-systemen.
• Servicevriendelijke installaties: Ondersteunt een duidelijke en veilige installatie.

D02-E18, 63 A, 400 V en aansluiting voor ronde geleiders duidelijk uitgelegd

Het element is uitgevoerd als SV zekeringsmodule voor D02-E18 zekeringselementen met paskoker en is ontworpen voor 63 A bij 400 V. De 3-polige bouwvorm is geschikt voor meerfasige toepassingen en ondersteunt een geordende inbouw in railsystemen. De aansluiting voor ronde geleiders van 1,5 tot 16 mm² biedt een hoge mate van praktisch toepasbaarheid bij de keuze van passende geleiderdoorsneden. Daarbij komt de aanrakingsbeveiligingsafdekking, die de bescherming tijdens gebruik verbetert en de opbouw compleet maakt.

Dit zekeringsmodule is een sterke keuze voor iedereen die een systeemgerichte, montagevriendelijke en veilig ontworpen D-zekeringseenheid van Rittal zoekt voor professionele energieverdelingen.
