RJ-45 overdrachtsmodule – RJ45 8 (8) Gegevensuitgang 5 289-175 – WAGO – 4045454317522:

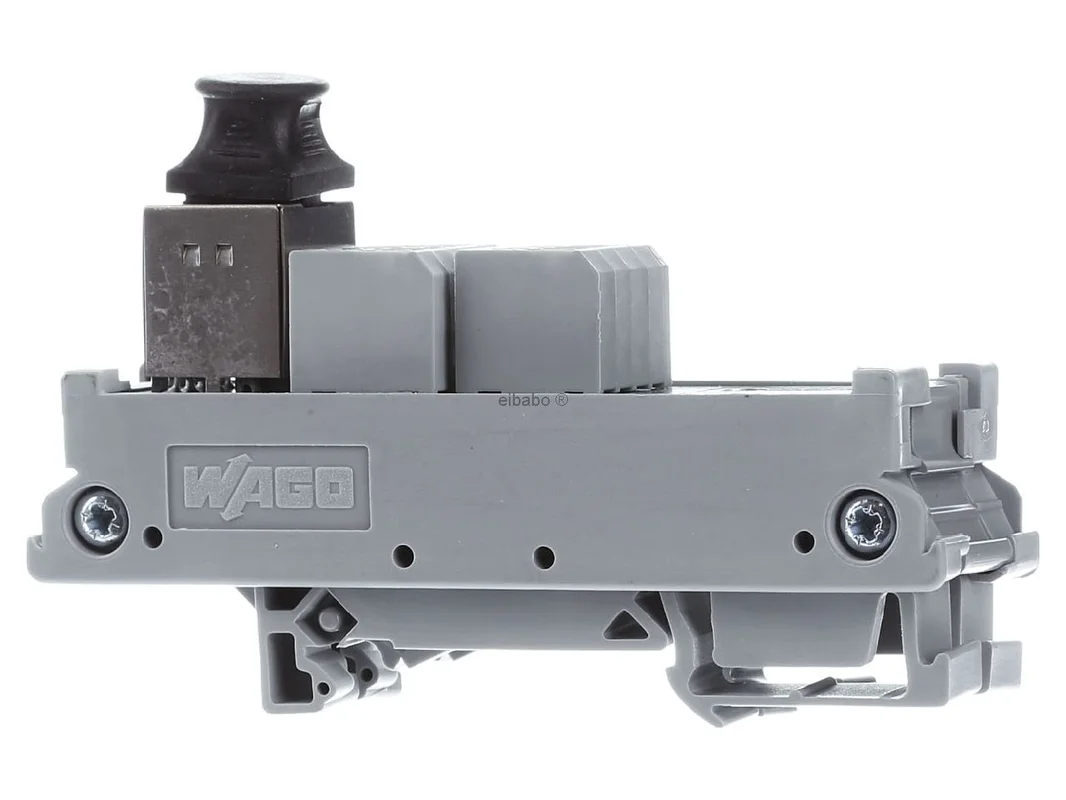

De WAGO Ethernet-overgavemodule RJ-45 voor DIN-rail 289-175 is een compacte oplossing voor de veilige en overzichtelijke aansluiting van Ethernet-kabels in schakelinstallaties, verdeelkasten en automatiseringsomgevingen. De module verbindt een afgeschermde RJ-45 interface met een overzichtelijke klemmenzijde en is geschikt voor gestructureerde installaties met Cat. 5. Dankzij de montagesokkel voor de DIN-35-rail kan de interface netjes in de schakelkast worden geïntegreerd en snel in bestaande systemen worden opgenomen.

Netwerkaansluiting op de DIN-rail met WAGO Ethernet-overgavemodule RJ-45 voor DIN-rail 289-175

De uitvoering is ontworpen voor professioneel gebruik in industrie, gebouwentechniek en besturing. Een afgeschermde RJ-45 aansluiting, de afschermingsaansluiting met afschermklembeugel en de dubbele klemmenrij zorgen voor een geordende signaalgeleiding en een stabiele contactverbinding. De module ondersteunt transmissielengtes tot 100 m bij Cat. 5 bekabeling en biedt daarmee een praktijkgerichte basis voor veel Ethernet-toepassingen in de schakelkast.

Producthighlights voordelen

• Voor DIN-35-rail: Snelle en nette montage in de schakelkast.
• RJ-45 afgeschermd: Geschikt voor storingsarme Ethernet-verbindingen.
• Cat. 5 geschikt: Passend voor veel klassieke netwerkverbindingen in de automatisering.
• Met afschermingsaansluiting: Ondersteunt een veilige integratie van de kabelafscherming.
• Afschermklembeugel geïntegreerd: Vergemakkelijkt een vakkundige afschermingsoplegging.
• 2-rijige klemmen: Duidelijke toewijzing van de aders en goed overzicht bij het bedraden.
• CAGE CLAMP® techniek: Betrouwbare en onderhoudsarme geleideraansluiting.
• Voor massieve en fijnaderige geleiders: Flexibel bij de keuze van het geleidertype.
• Tot 100 m transmissielengte: Geschikt voor veel typische Ethernet-segmenten.
• Compacte bouwvorm: Bespaart ruimte op de DIN-rail.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	Ethernet-overgavemodule RJ-45 voor DIN-rail 289-175
Artikelnummer fabrikant	289-175
EAN	4045454317522
Catalogus	Modulaire steekconnector
Producttype	Overgavemodule / interfacemodule voor Ethernet
Interface	RJ-45, afgeschermd
Uitvoering klemmen	Printplaatklemmen, 2-rijig
Netwerkcategorie	Cat. 5
Montagewijze	DIN-35-rail
Behuizingsvorm	Montagesokkel / Mounting Carrier
Aantal polen RJ-45	8
Aantal polen klemmenzijde	9
Aansluittechniek	CAGE CLAMP®
Geleiderdoorsnede	0,08 tot 1,5 mm²
AWG	28 tot 14 AWG
Strip lengte	5 tot 6 mm
Nominale stroom	1,5 A
Isolatieweerstand	≥ 500 MΩ
Spanningsvastheid	1 kVrms
Max. transmissielengte	100 m
Geschikte kabel	minstens Cat. 5
Afscherming	met afschermingsaansluiting en afschermklembeugel
Breedte	24 mm
Hoogte vanaf bovenkant DIN-rail	40 mm
Diepte	85 mm
Steekcycli	500

Afschermcontact, klemmenopbouw en typische toepassingen in de schakelkast

De module is vooral zinvol wanneer Ethernet-kabels geordend vanuit het veld naar een gedefinieerde RJ-45 interface moeten worden geleid. De afschermingsaansluiting met afschermklembeugel verbetert de EMC-conforme integratie van afgeschermde kabels. De 2-rijige klemmenopstelling ondersteunt een nette bedrading en vergemakkelijkt service, controle en latere wijzigingen. In tegenstelling tot loshangende koppelingen of eenvoudige patch-oplossingen ontstaat er een vaste, documenteerbare overnameplaats op de DIN-rail.

• Hoge overzichtelijkheid: Ideaal voor duidelijk gestructureerde netwerken in de schakelkast.
• EMC-conforme opbouw: Afschermingsoplegging direct op de module mogelijk.
• Servicevriendelijk: Aders kunnen doelgericht worden toegewezen en gecontroleerd.
• Ruimtebesparend: Slanke breedte van 24 mm.
• Robuust in bedrijf: Geschikt voor industriële omgevingen en vaste montage.

Binnen het WAGO-programma zijn er afhankelijk van interface en bedrading nog meer interface- en overgavemodules beschikbaar. Vergelijkbare uitvoeringen van dezelfde fabrikant verschillen meestal in steekzijde, aantal polen, afschermingsconcept of de aard van de veldbedrading. Dit model is speciaal ontworpen voor Ethernet met afgeschermde RJ-45 aansluiting en Cat. 5 uitvoering. Wie in plaats van Ethernet ander signaaltypen, seriële interfaces of afwijkende connectoren wil aansluiten, moet letten op de gepast bijbehorende WAGO-interfacevariant.

Bij gerenommeerde alternatieven van ander fabrikanten zijn vergelijkbare DIN-railmodules te vinden, bijvoorbeeld van Phoenix Contact, Weidmüller of Telegärtner. Verschillen liggen daar vaak in de montagebreedte, in de afschermingsoplegging, in de aansluittechniek of in de focus op pure patch-aansluiting in plaats van directe veldbedrading via klemmen. Voor de keuze zijn daarom niet alleen RJ-45 en DIN-rail belangrijk, maar ook het afschermingsconcept, de klemtechniek en de gewenste servicevriendelijkheid in de schakelkast.

Toepassingsgebieden en aanvullende productkenmerken

• Schakelkastbouw: Voor gedefinieerde Ethernet-overnamepunten op de DIN-rail.
• Industriële automatisering: Geschikt voor besturingen, I/O-niveaus en netwerkinterfaces.
• Gebouwentechniek: Voor gestructureerde datatrajecten in technische centrales.
• Machinebouw: Zinvol bij onderhoudsvriendelijke netwerkbedrading.
• Service en retrofit: Goed voor achteraf inbouwen en duidelijke scheiding van veld- en apparaatinterface.

Aanvullende meerwaarde uit de productgegevens: De overgavemodule is opgebouwd als RJ-45 interface met printplaatklemmen in 2-rijige uitvoering en zit in een montagesokkel voor de DIN-rail. De combinatie van Cat. 5 geschiktheid, afschermingsaansluiting, afschermklembeugel en geleiderdoorsnede tot 1,5 mm² maakt het tot een doordachte oplossing voor stabiele, overzichtelijke en goed afgeschermde Ethernet-installaties in een professionele omgeving.
