Description

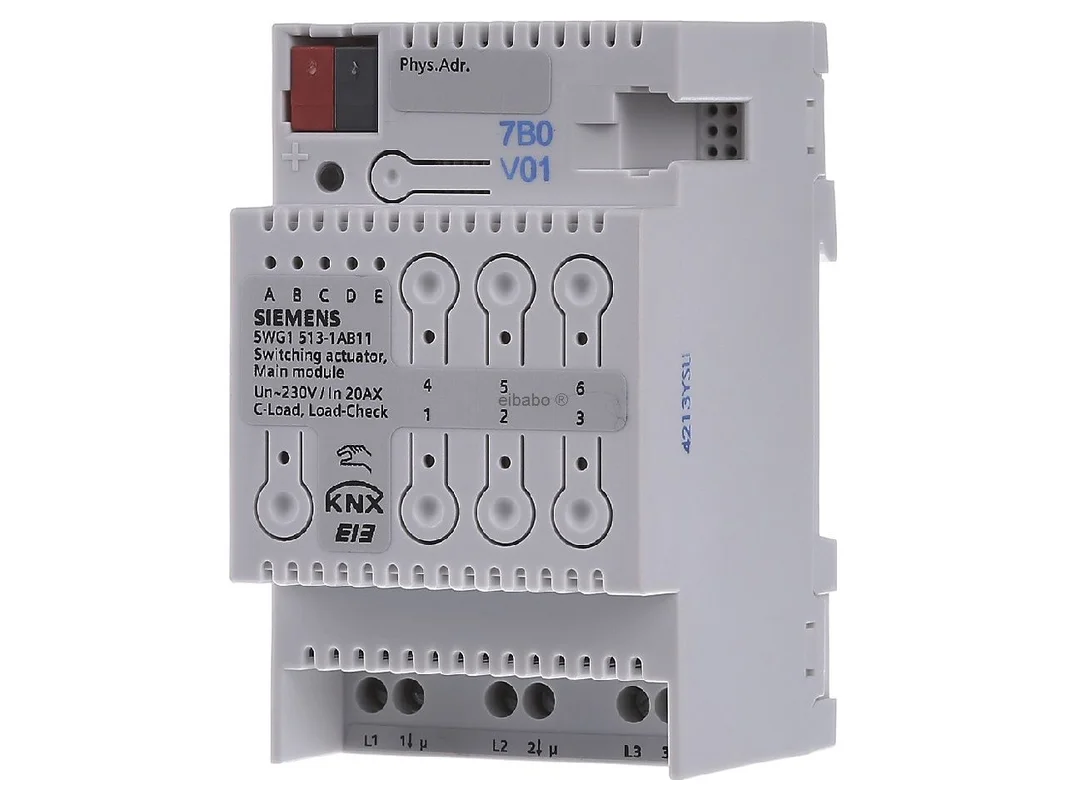

Schakelactor hoofdmodule N 513/11 3x20AX – KNX schakelactor 3-ch 5WG1513-1AB11 – Siemens – 4001869422985:

De Siemens KNX schakelactor hoofdmodule 3-voudig 20A AC 230/400V C-belasting laden-Check 5WG1513-1AB11 is een krachtige oplossing voor het nauwkeurig schakelen van belastingen in moderne KNX-installaties. De hoofdmodule is ontworpen voor gebruik in de verdeelkast en schakelt tot drie belastingen veilig, snel en busgebaseerd. Met een contactnominale stroom van 20 AX, geschiktheid voor C-belastingen en geïntegreerde laden-Check-functie is het apparaat bijzonder geschikt voor veeleisende verlichtings- en schakeltoepassingen in woningbouw, utiliteitsbouw en hoogwaardige gebouwautomatisering.

Siemens KNX schakelactor voor zware belastingen en duidelijke KNX-besturing

Dankzij KNX-buskoppeling, handbediening direct op het apparaat en LED-indicatie per kanaal combineert de module hoge schakelprestaties met praktische bediening in de schakelkast. De uitgangen kunnen flexibel worden geïntegreerd in KNX-scènes, centrale opdrachten en tijdfuncties. Vooral bij verlichting met verhoogde inschakelstromen toont de schakelactor zijn sterke punten en zorgt hij voor een belastbare, nette en goed planbare installatie.

Producthighlights voordelen

• 3-voudige schakelactor: Drie krachtige schakeluitgangen voor veel typische KNX-schakeltaken.
• 20 AX contactnominale stroom: Hoge contactbestendigheid voor krachtige verbruikers en robuuste verlichtingskringen.
• Geschikt voor C-belasting: Zeer geschikt voor belastingen met verhoogde inschakelstroom en capacitieve componenten.
• laden-Check-functie: Ondersteunt de controle en veilige inbedrijfstelling in de projectpraktijk.
• KNX-integratie: Ideaal voor scènes, centrale functies, tijdprofielen en statusmeldingen.
• Handbediening op het apparaat: Praktisch voor service, test en snelle diagnose in de verdeelkast.
• LED-indicatie: Kanaalstatus direct zichtbaar voor duidelijk onderhoud en snelle foutanalyse.
• Verschillende fasen aansluitbaar: Hoge flexibiliteit bij de planning van stroomkringen.
• Modulair uitbreidbaar: Geschikt voor gestructureerde KNX-installaties met uitbreidingsreserve.
• REG-montage: Geschikt voor montage op de DIN-rail in de schakelkast.

Typische toepassingsgebieden in de KNX-praktijk

• Verlichtingsbesturing: Schakelen van verlichtingsgroepen in gangen, kantoren, woonruimtes of technische zones.
• Belastingsbeheer: Gericht schakelen van afzonderlijke verbruikers via tijd, scène of visualisatie.
• Centrale functies: Gezamenlijk uit, aanwezigheid of nachtbedrijf via KNX-opdracht.
• Technische ruimtes: Robuuste aansturing van hulplasten in functionele installatiegebieden.
• Commerciële projecten: Ideaal bij hoog schakelvermogen en duidelijke kanaalstructuur in de verdeelkast.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Siemens KNX schakelactor hoofdmodule 3-voudig 20A AC 230/400V C-belasting laden-Check 5WG1513-1AB11
EAN	4001869422985
Catalogus	Schakelactor
Fabrikant	Siemens
Bussysteem	KNX
Uitvoering	Hoofdmodule
Montagewijze	REG
Breedte	3 moduulbreedtes
Aantal uitgangen	3
Max. aantal schakeluitgangen	3
Nominale stroom	20 A
Max. schakelstroom	20 A
Contactnominale stroom	20 AX
Nominale bedrijfsspanning	230 V
Uitgangsspanning	AC 230/400 V
Max. schakelvermogen	4600 W
Uitgangsvermogen	4600 W
Geschikt voor C-belasting	Ja
Verschillende fasen aansluitbaar	Ja
Lokale-/handbediening	Ja
LED-indicatie	Ja
Met buskoppeling	Ja
Busmodule afneembaar	Nee
Modulaire uitbreiding	Ja
Beschermingsgraad	IP20
Omgevingstemperatuur	-5 °C tot +45 °C
Vermogensverlies	3,50 W
Productnummer	5WG1513-1AB11
Type	N 513/11

Krachtige schakelprestaties voor licht, C-belastingen en nette KNX-projecten

Deze hoofdmodule is gericht op planners, integratoren en elektrovakmensen die in KNX-projecten hoge belastingen veilig willen schakelen. De combinatie van 3 uitgangen, 20 AX contactnominale stroom en geschiktheid voor C-belasting maakt het apparaat tot de juiste keuze voor verlichtingskringen met verhoogde eisen. Juist bij capacitieve belastingen of bij lichtbronnen met hoge inschakelstroom biedt de module een duidelijk pluspunt aan bedrijfszekerheid.

In de dagelijkse praktijk overtuigt het apparaat door de directe handbediening op de module. Dat vereenvoudigt functietests ter plaatse, versnelt de inbedrijfstelling en helpt bij onderhoud of foutopsporing. De laden-Check-functie is daarbij een praktisch voordeel wanneer schakelkringen gecontroleerd en netjes gedocumenteerd moeten worden.

• Hoge schakelbestendigheid voor veeleisende belastingen in KNX-installaties.
• Geschikt voor verlichtingskringen met verhoogde inschakelstroom.
• Drie afzonderlijke uitgangen voor een duidelijke structuur in de verdeelkast.
• Directe bediening op het apparaat bespaart tijd bij test en service.
• LED-statusindicatie vergemakkelijkt diagnose en onderhoud.
• Flexibele integratie in scènes, tijdprogramma’s en centrale opdrachten.
• Aansluiting van verschillende fasen verhoogt de planningsvrijheid.
• Modulaire opbouw is voordelig voor grotere schakeltaken.

Binnen de Siemens KNX schakelactorreeks positioneert dit model zich boven varianten met 16 AX. Vergeleken met een 3-voudige hoofdmodule met 16 AX biedt deze uitvoering meer reserves bij veeleisende belastingen en is daarmee vooral zinvol wanneer hoge inschakelstromen of robuuste lichtschakelingen te verwachten zijn. Voor puur eenvoudige schakeltaken met lagere belasting kan een 16 AX-variant economisch voldoende zijn, terwijl deze 20 AX-versie meer veiligheidsreserve in het project biedt.

In vergelijking met schakelactoren met een hoger aantal kanalen ligt het voordeel van deze module in de duidelijke kanaalstructuur en de compacte oplossing voor drie sterke stroomkringen. Dat is ideaal wanneer niet zo veel mogelijk, maar juist bewust krachtige uitgangen gewenst zijn.

Schakelactoren met een lagere stroombestendigheid worden vaak gebruikt voor standaardbelastingen, kleine verlichtingsgroepen of niet-kritische verbruikers. Deze hoofdmodule is sterker ontworpen voor belastingen waarbij contactkwaliteit, geschiktheid voor C-belasting en schakelreserve centraal staan. In projecten met LED-drivers, voorschakelapparaten of gemengde verlichtingsbelastingen is dat een echt voordeel.

Siemens biedt daarnaast oplossingen met een ander aantal kanalen of een afwijkende uitvoering voor speciale automatiseringstaken. Wie weinig, maar krachtige stroomkringen centraal op de DIN-rail wil schakelen, vindt hier een zeer passende oplossing. Voor breed verdeelde zeer kleine belastingen kan daarentegen een actor met meer kanalen de betere keuze zijn.

Vergelijkbare KNX schakelactoren zijn onder andere te vinden bij ABB, MDT en Hager. Deze fabrikanten bieden eveneens REG-schakelactoren voor de schakelkast, deels met een vergelijkbaar aantal kanalen en KNX-integratie. Verschillen zitten meestal in de applicatie, de omvang van de parametrering, diagnosefuncties en de uitvoering voor verschillende belastingsoorten.

• ABB: Vaak met sterke systeemdiepte en goede integratie in grotere gebouwoplossingen. Verschillen tonen zich vaak in bedieningslogica en parametrering.
• MDT: Bekend om zeer uitgebreide ETS-functies en hoge praktijkgerichtheid. Afhankelijk van het model ligt de focus sterker op functierijkdom of aantal kanalen.
• Hager: Solide KNX-actoren voor veel standaardtoepassingen. Afhankelijk van de serie kunnen belastingsreserves en diagnoseopties anders zijn uitgewerkt.

Bij de KNX-communicatie is de fundamentele systeemcompatibiliteit gegeven. Voor de concrete functiediepte in het project zijn echter de beschikbare communicatieobjecten en parameters van de betreffende actor doorslaggevend.

In ETS is het aan te raden elke uitgang duidelijk te benoemen naar stroomkring en gebruik, bijvoorbeeld „Licht Kantoor Noord”, „Gang Centraal” of „Techniek Stopcontact”. Zo blijft het project ook in grotere installaties overzichtelijk. Voor elk kanaal moeten schakelobject, statusmelding en indien nodig centrale objecten netjes gescheiden worden aangemaakt.

Praktisch is een structuur met een groepsadres voor de schakelopdracht, één voor de terugmelding en een extra voor centrale opdrachten zoals „Alles Uit”. Voorbeeld: één kanaal schakelt de gangverlichting tijdsafhankelijk via een logica, maar staat tegelijk een handmatige centrale opdracht in de avond toe. De statusmelding gaat daarbij naar visualisatie en gebouwbeheersysteem.

Voor service en onderhoud is het zinvol de handbediening in het inbedrijfstellingsplan te documenteren en de kanaaltoewijzing direct in de verdeelkast eenduidig te labelen. Bij verlichtingskringen met C-belasting moet de parametrering in het ETS-project duidelijk aan de werkelijke belasting worden toegewezen, zodat onderhoud, uitbreiding en latere diagnose zonder navraag mogelijk blijven.

In grotere projecten loont bovendien een nette scheiding van ruimtefuncties, centrale functies en onderhoudsobjecten. Dat vereenvoudigt downloads, vermindert foutbronnen en maakt latere aanpassingen duidelijk efficiënter.

Wie in de gebouwautomatisering inzet op belastbare schakelprestaties, duidelijke diagnose en professionele KNX-integratie, maakt met deze schakelactor een sterke keuze. Het apparaat combineert robuuste techniek met praktijkgerichte bediening en is uitstekend geschikt voor licht- en belastingskringen met hoge eisen. Zo ontstaat een toekomstbestendige KNX-installatie die in het dagelijks gebruik overtuigt door veiligheid, overzicht en prestaties.
