Description

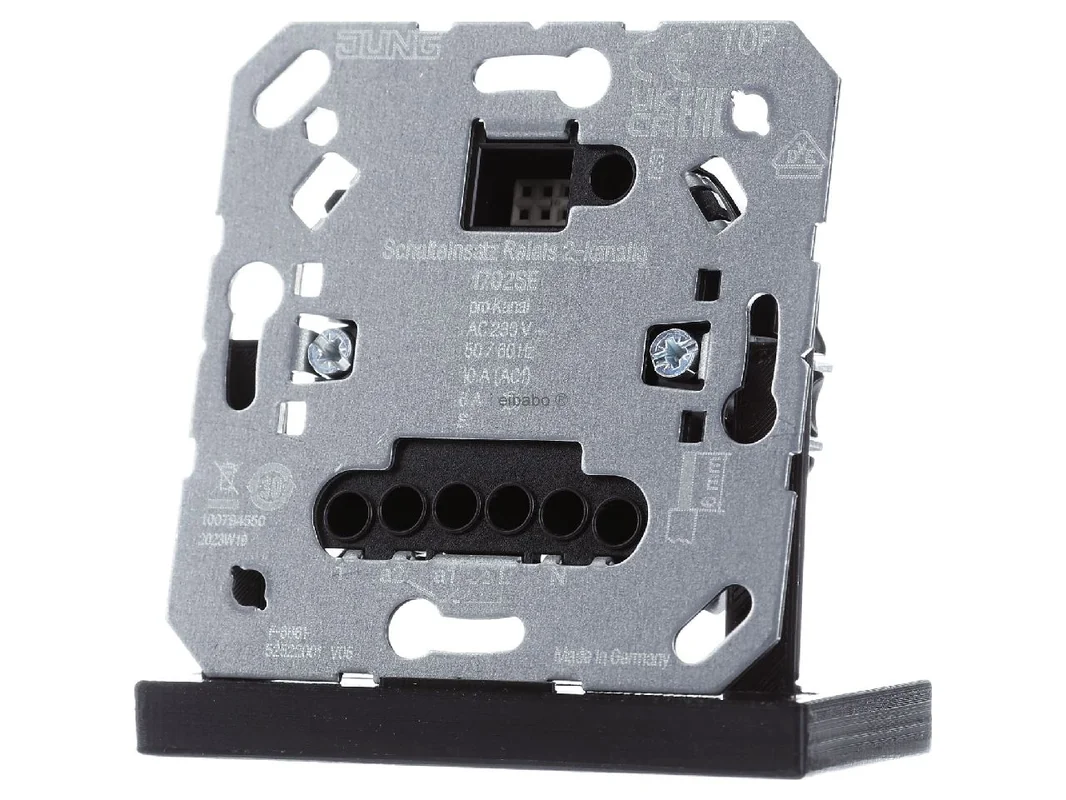

Schakelelement relais 2-kanaals – Schakelinzetrelais 2-kanaals 1702SE – Jung – 4011377166882:

De Jung relaisschakel-inzet 2-kanaals inbouw 16A 230V universele belasting 1702SE is een krachtige oplossing voor het nauwkeurig schakelen van verlichting en motoren in moderne elektrotechnische installaties. Als hoogwaardige elektronisch schakelaar uit het JUNG systeem is hij ontworpen voor inbouwmontage en overtuigt hij met twee kanalen, hoge belastbaarheid en brede compatibiliteit met passende opzetstukken uit de gebieden JUNG HOME, eNet, LB-Management en KNX RF.

Flexibele schakeltechniek voor licht en motoren in het JUNG systeem

De inzet is ontworpen voor doelmatig gebruik met geschikte opzetstukken en kan in inbouwdozen volgens DIN 49073 worden gemonteerd. Dankzij de twee kanalen is het apparaat geschikt voor veelzijdige schakeltaken in de woningbouw en in de commerciële sector. Naast klassieke verlichting kunnen ook motoren worden geschakeld. Bijzonder praktijkgericht is de mogelijkheid om nevenposten aan te sluiten en functies in testbedrijf direct te controleren.

In combinatie met een LB-Management 2-voudige drukknop zijn twee onafhankelijke uitgangen beschikbaar. Zo kunnen twee belastingen afzonderlijk worden aangestuurd, wat de inzet zeer flexibel maakt. In andere combinaties kan de tweede uitgang afhankelijk van de eerste uitgang werken. Dat is ideaal wanneer bijvoorbeeld een ventilatie afhankelijk van de verlichting wordt ingeschakeld en met vertraging weer moet worden uitgeschakeld.

Producthighlights voordelen

• Twee kanalen: Ideaal voor gescheiden schakeltaken met grote functionele diepgang.
• Universele belasting: Geschikt voor het schakelen van verlichting en motoren.
• 16 A nominale stroom: Ontworpen voor veeleisende belastingen in het dagelijks gebruik.
• Inbouwmontage: Nette integratie in inbouwdozen volgens DIN 49073.
• Nevenpostingang: Uitgebreide bedieningsconcepten met passende nevenposten.
• Testbedrijf: Snelle functiecontrole bij montage en service.
• Systeemopen binnen de JUNG omgeving: Te gebruiken met geselecteerde opzetstukken uit JUNG HOME, eNet, LB-Management en KNX RF.
• Tijdfuncties: Voor uitgang a2 kunnen afhankelijk van de combinatie in- en uitschakelvertragingen worden ingesteld.
• Praktisch voor ventilatie: Uitgang a2 kan afhankelijk van a1 werken, bijvoorbeeld voor licht en ventilatie.
• Grote planningsvrijheid: Geschikt voor nieuwbouw, modernisering en systeemgerichte retrofit.

Intelligente functies voor meer comfort in het dagelijks leven

• Licht en ventilatie koppelen: Bij het inschakelen van het licht kan een ventilatie automatisch mee starten.
• Vertraagd uitschakelen: De ventilatie kan na het uitschakelen van het licht nog nadraaien.
• Twee belastingen afzonderlijk aansturen: Met een passende 2-voudige drukknop kunnen twee uitgangen onafhankelijk worden bediend.
• Uitbreiding via nevenpost: Extra bedieningspunten verhogen het comfort in de ruimte.
• Geschikt voor systeemoplossingen: Goede integratie in moderne JUNG schakelprogramma’s en besturingswerelden.
• Nuttig in projecten: Ideaal voor gangen, badkamers, bijkeukens en technische ruimtes.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung relaisschakel-inzet 2-kanaals inbouw 16A 230V universele belasting 1702SE
EAN	4011377166882
Catalogus	Elektronische schakelaar
Uitvoering	Schakelinzet relais, 2-kanaals
Montagewijze	Inbouw
Nominale spanning	230 V
Frequentie	50 Hz
Nominale stroom	16 A
Type belasting	Universele belasting
Schakelvermogen	1500 W
Schakelvermogen HVAC	1500 W
Aantal kanalen	2
Nevenpostingang	Ja
Testbedrijf	Ja
Min. inbouwdiepte	32 mm
Vermogensverlies	0,5 W
Montagebasis	Inbouwdoos volgens DIN 49073
Compatibele systemen	JUNG HOME, eNet, LB-Management, KNX RF
Te gebruiken met drukknop	Ja
Te gebruiken met bewegingsmelder	Ja
Te gebruiken met aanwezigheidsmelder	Ja
Te gebruiken met timer	Ja

Meer controle met tijdfunctie, nevenpost en slimme systeemkoppeling

In het dagelijks gebruik overtuigt de inzet door zijn zeer goede aanpassing aan typische ruimtefuncties. Bijzonder sterk is de oplossing daar waar twee schakeltaken elegant gecombineerd moeten worden. Een typisch voorbeeld is het schakelen van licht en een nadraaiende ventilatie in de badkamer, het gastentoilet of de bijkeuken. Zo neemt het comfort toe, terwijl de installatie overzichtelijk en netjes blijft.

Vergeleken met eenvoudigere 1-kanaals schakelinzetten van JUNG biedt deze uitvoering duidelijk meer speelruimte bij de functieplanning. Twee uitgangen zorgen voor meer vrijheid bij lichtgroepen, motoren of gekoppelde verbruikers. Ten opzichte van dimmerinzetten van de fabrikant ligt de focus hier duidelijk op veilig schakelen in plaats van op helderheidsregeling. Wie belastingen alleen in of uit wil schakelen, krijgt met deze relaisoplossing een robuuste en systeemgerichte keuze.

Binnen het JUNG programma is de inzet bijzonder interessant voor projecten waarin passende opzetstukken uit LB-Management, eNet of JUNG HOME worden gebruikt. In tegenstelling tot klassieke schakelinzetten zonder uitgebreide logica kan hier de tweede uitgang afhankelijk van de eerste uitgang werken. Dat maakt hem zeer aantrekkelijk voor technische nevenfuncties. Bij een 2-voudige bediening zijn daarentegen beide uitgangen onafhankelijk te gebruiken, wat de toepassingsbreedte nogmaals vergroot.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn bijvoorbeeld te vinden bij Gira, Busch-Jaeger en Schneider Electric. Deze bieden eveneens inbouwschakelinzetten of systeeminzetten voor licht en motoren. Het wezenlijke verschil zit meestal in de betreffende systeemwereld, de compatibele opzetstukken en de comfortfuncties in samenspel met nevenposten of smart home-platforms. Voor bestaande JUNG installaties is dit model vooral vanwege de nauwe systeemcompatibiliteit en de duidelijke functielogica de juiste keuze.

Opmerkingen over ETS-programmering zijn alleen relevant wanneer de inzet via compatibele KNX RF opzetstukken of via een bovenliggende KNX-structuur in een project wordt geïntegreerd. In de praktijk is het aan te raden schakelobjecten eenduidig naar functie te benoemen, bijvoorbeeld licht badkamer en ventilatie nadraai. Bij gecombineerde toepassingen moet het tweede kanaal logisch zo worden geparametreerd dat in- en uitschakelvertragingen goed bij de ruimtefunctie passen. Voor scènes is het zinvol vaste toestanden zoals reiniging, nacht of automatisch duidelijk te definiëren. Bij KNX-projecten moet de prioriteit van centrale opdrachten, blokkeerobjecten en handmatige bediening vroeg worden vastgelegd, zodat het gedrag in het dagelijks gebruik consistent blijft.

De Jung relaisschakel-inzet 2-kanaals inbouw 16A 230V universele belasting 1702SE combineert hoog schakelvermogen, flexibel kanaalgebruik en brede systeemcompatibiliteit in een compacte inbouwinzet. Wie een professionele oplossing zoekt voor licht, motoren en gekoppelde ruimtefuncties, krijgt hier een veelzijdig kwaliteitsproduct voor veeleisende installaties.
