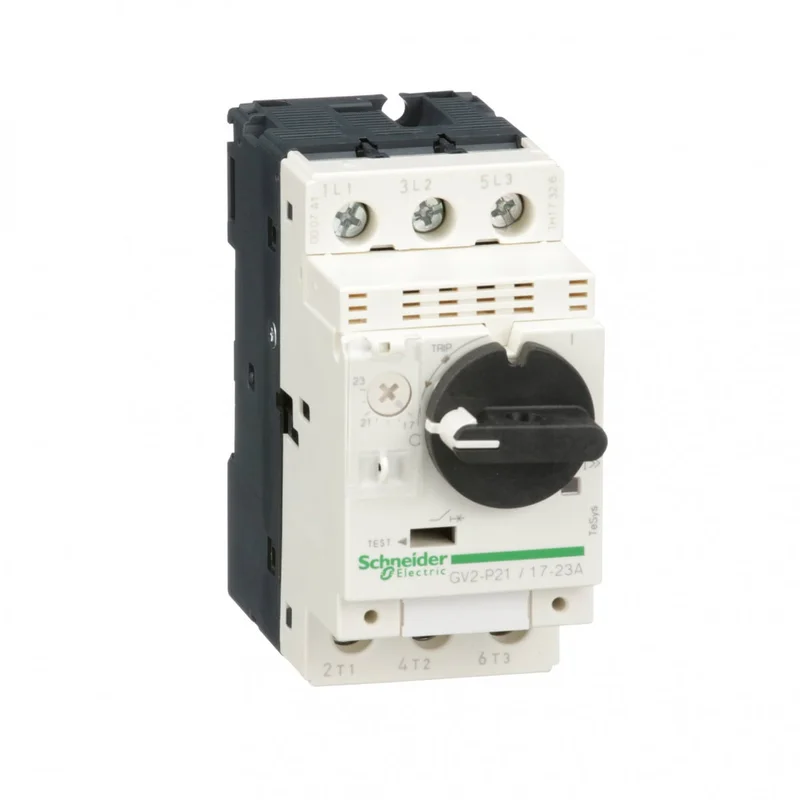

Aanvullende informatieDeze TeSys GV motorbeveiligingsschakelaar is voorzien van 3 polen (3P), heeft een toegekende bedrijfsstroom van 23A/690V en is geschikt voor 3-fase motortoepassingen tot 9kW@400V. Deze vermogensschakelaar biedt een thermisch-magnetische bescherming met een thermisch instelbereik van 17-23A, een magnetische afschakeling bij 13xIn en een hoog uitschakelvermogen van 50ka Icu bij 400V. Aansluiting via schroefklemmen. Start-stop bediening door draaiknop gegarandeerd voor 100.000 cycli AC-3. Multi-standaard gecertificeerd (IEC, UL, CSA, CCC, EAC, Marine, ATEX) en voorzien van het Green Premium ecolabel (RoHS/REACh).
| Klasse | Motorbeveiligingsschakelaar |
| Merk | Schneider Electric |
| Serie | TeSys Deca – frame 2 |
| Beschermingsgraad (IP) | IP20 |
| Aantal polen | 3 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Met geïntegreerd hulpcontact | Nee |
| Faseuitvalgevoelig | Ja |
| Met geïntegreerde onderspanningsspoel | Nee |
| Nom. afschakelvermogen Icu bij 400 V, AC | 50 kA |
| Uitvoering van het bedieningselement | Draaiknop |
| Hoogte | 89 mm |
| Breedte | 44.5 mm |
| Nom. vermogen bij AC-3, 400 V | 9 kW |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Uitschakeltechniek | Thermomagnetisch |
| Diepte | 97 mm |
| Nom. vermogen bij AC-3, 230 V | 5.5 kW |
| Nom. continustroom Iu | 23 A |
| Verliesvermogen | 2.5 W |
| Met thermische beveiliging | Ja |
| Bedrijfsspanning (meetspanning) | 690 – 690 V |
| Instelbereik overbelastingsbeveiliging | 17 – 23 A |
| Instelbereik onvertraagde kortsluitbeveiliging | 327 – 327 A |
| Categorieën | Thermische beveiliging |
