Description

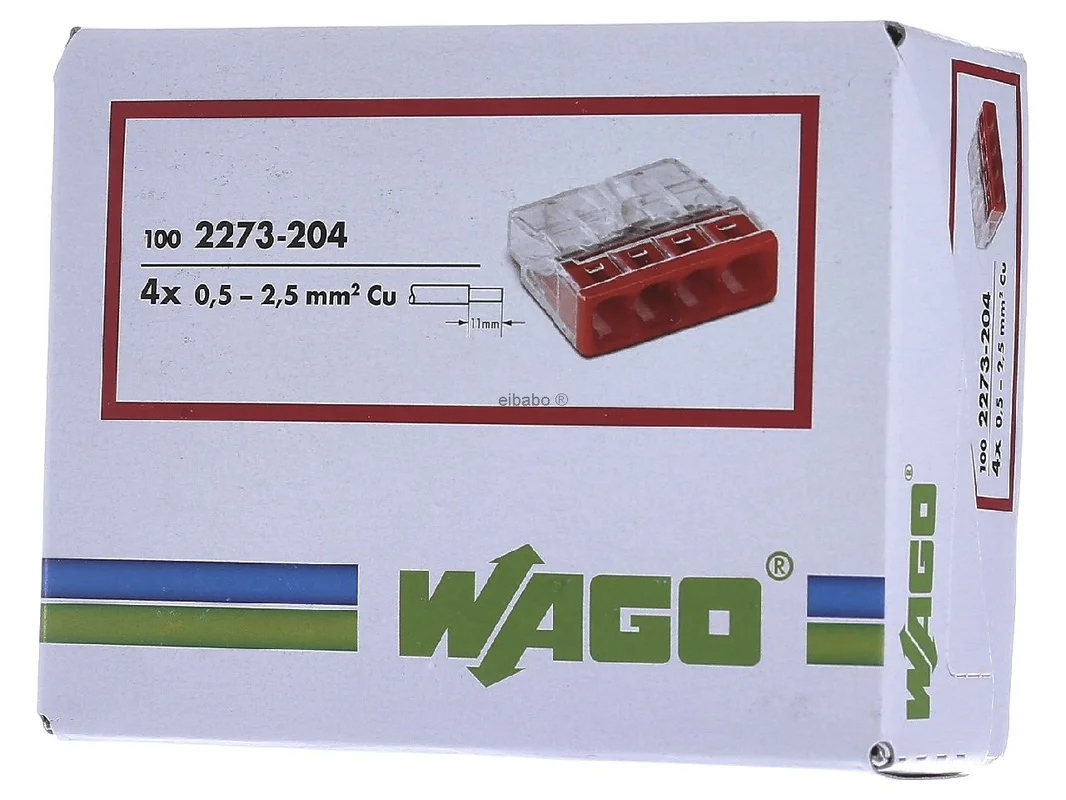

Schroefloze aansluitklem 4x 0,5-2,5 rood – Connector met push-in-draad 4×0,5 … 2,5 mm² 2273-204 – WAGO – 4050821027867:

De WAGO insteek-verbindingsklem voor massieve geleiders 4-polig rood transparant 2273-204 is een compacte oplossing voor snelle, veilige en nette bedrading in de gebouwinstallatie. Ze werd ontwikkeld voor massieve koperen geleiders en overtuigt met eenvoudige PUSH WIRE®-techniek, een slanke bouwvorm en goed zichtbare geleidercontrole door de transparante behuizing.

Efficiënte insteekklem voor snelle bedrading in aftak- en inbouwdozen

Deze insteekklem vergemakkelijkt de aansluiting van maximaal vier massieve geleiders in typische installatieomgevingen. De geleider wordt na het strippen direct ingestoken, wat de montage versnelt en het werk in krappe dozen duidelijk vereenvoudigt. Door het rode deksel en de transparante behuizing blijft de toewijzing duidelijk en is de correcte plaatsing van de geleider goed controleerbaar.

Producthighlights voordelen

• Snelle montage: Geleider strippen, insteken, klaar.
• Voor massieve geleiders: Ideaal voor massieve koperen geleiders in de installatie.
• 4-polige uitvoering: Verbindt tot vier geleiders in één klem.
• Compacte bouwvorm: Bespaart ruimte in opbouw- en inbouwdozen.
• Transparante behuizing: Maakt visuele controle van de geleideraansluiting mogelijk.
• PUSH WIRE®-techniek: Beproefd insteeksysteem voor snel werken.
• Hoge nominale waarden: Geschikt voor toepassingen tot 450 V en 24 A.
• Schone contactoppervlakte: Vertind contactoppervlak voor betrouwbaar contact.
• Praktisch in gebruik: Goed voor verdeeldozen, aftakdozen en apparaatdozen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	WAGO insteek-verbindingsklem voor massieve geleiders 4-polig rood transparant 2273-204
Artikelnummer fabrikant	2273-204
EAN	4050821027867
Catalogus	Insteekklem
Serie	2273
Producttype	Insteek-verbindingsklem
Aantal polen	4
Aansluittechniek	PUSH WIRE®
Bedieningstype	Push-in
Geschikt geleidertype	massieve geleiders
Geleidermateriaal	Koper
Geleiderdoorsnede	0,5 tot 2,5 mm²
Maximale geleiderdoorsnede	2,5 mm²
Striplenge	11 mm
Nominale spanning	450 V
Nominale stroom	24 A
Omgevingstemperatuur max.	60 °C
Behuizingskleur	transparant
Dekselkleur	rood
Contactoppervlak	Tin
Afmetingen (B x H x D)	18 x 5,8 x 16,7 mm

Voordelen in gebruik, serievergelijking en passende alternatieven

In de praktijk scoort de WAGO insteek-verbindingsklem voor massieve geleiders 4-polig rood transparant 2273-204 vooral met snelheid, overzicht en ruimtewinst. De serie 2273 is ontworpen voor vaste, massieve geleiders en is daarmee zeer geschikt voor klassieke installaties in gebouwen. Vergeleken met oudere WAGO lasklemmen van de serie 273 geldt de 2273 als duidelijk compacter. Dat creëert meer ruimte in de doos en vergemakkelijkt nette bedrading.

Binnen de WAGO-familie ligt het belangrijkste verschil vaak in het geleidertype en in de bediening. Modellen uit de serie 2273 zijn speciaal bedoeld voor massieve geleiders en zijn daardoor ideaal voor snelle standaardverbindingen. De serie 221 is daarentegen flexibeler inzetbaar, omdat deze ook fijnaderige geleiders opneemt en met hendels werkt. Wie dus starre geleiders in typische aftakdozen aansluit, kiest met 2273 meestal bijzonder ruimtebesparend. Wie vaak geleidertypen mengt of geleiders wil losmaken en opnieuw aanklemmen, grijpt vaak eerder naar serie 221.

• WAGO 2273 tegenover WAGO 273: compactere bouwvorm, meer ruimte in krappe dozen, moderne visuele controle door transparante behuizing.
• WAGO 2273 tegenover WAGO 221: slanker bij vaste geleiders, echter gericht op massieve geleiders; de 221 is universeler, maar heeft meestal iets meer ruimte nodig.
• WAGO 2273 tegenover 2273-varianten: verschillen zitten vooral in het aantal polen, de toepassing blijft in de kern gelijk.

Als vergelijkbare producten van andere fabrikanten komen afhankelijk van het project bijvoorbeeld insteekklemmen van Phoenix Contact, HellermannTyton of TE Connectivity in aanmerking. De belangrijkste verschillen liggen daar vaak in bouwvorm, kijkvenster, goedkeuring voor bepaalde geleidertypen of in de wijze van bediening. Bij directe vervanging moet altijd worden gecontroleerd of geleidertype, doorsnede, nominale waarden en inbouwsituatie exact passen. Voor zeer compacte gebouwinstallaties met massieve geleiders blijft de 2273-bouwvorm bijzonder praktisch.

Toepassingsgebieden

• Aftakdozen: Voor snelle en veilige geleiderverbinding op het verdeelpunt.
• Apparaatdozen: Goed geschikt bij weinig ruimte en duidelijke geleidergeleiding.
• Opbouwinstallatie: Praktisch voor nette bedrading in zichtbare systemen.
• Inbouwinstallatie: Ruimtebesparend in krappe dozen in het gebouw.
• Modernisering: Handig bij het snel vernieuwen van vaste bedrading.

Compacte bouwvorm, duidelijke visuele controle en veilige waarden voor de gebouwinstallatie

De insteekklem uit serie 2273 combineert compacte afmetingen met hoge praktische bruikbaarheid. Met 18 x 5,8 x 16,7 mm blijft ze zeer handzaam en is ze bijzonder geschikt voor krappe installatieruimtes. De aansluiting gebeurt via PUSH WIRE®, waarbij de buigstijfheid van de massieve geleider wordt benut om de veerkracht te overwinnen. Dat maakt de bedrading snel en vermindert de montage-inspanning.

Voor de toepassing is een striplengte van 11 mm voorzien. De bruikbare geleiderdoorsnede van 0,5 tot 2,5 mm² dekt veel typische taken van de gebouwinstallatie af. Met 450 V nominale spanning, 24 A nominale stroom en een toegestane omgevingstemperatuur tot 60 °C is de klem afgestemd op gangbare toepassingsgebieden binnenshuis. De transparante behuizing vergemakkelijkt de controle van de geleideraansluiting, terwijl het vertinde contactoppervlak is ontworpen voor betrouwbaar elektrisch contact.

Deze WAGO insteekklem is een sterke keuze voor iedereen die massieve geleiders snel, veilig en ruimtebesparend wil verbinden.
