Description

Sensor beveiliging – Positieschakelaar voor afzonderlijke actuator BNS 260-02ZG-ST-L – Schmersal – 101184381 – 4030661321806:

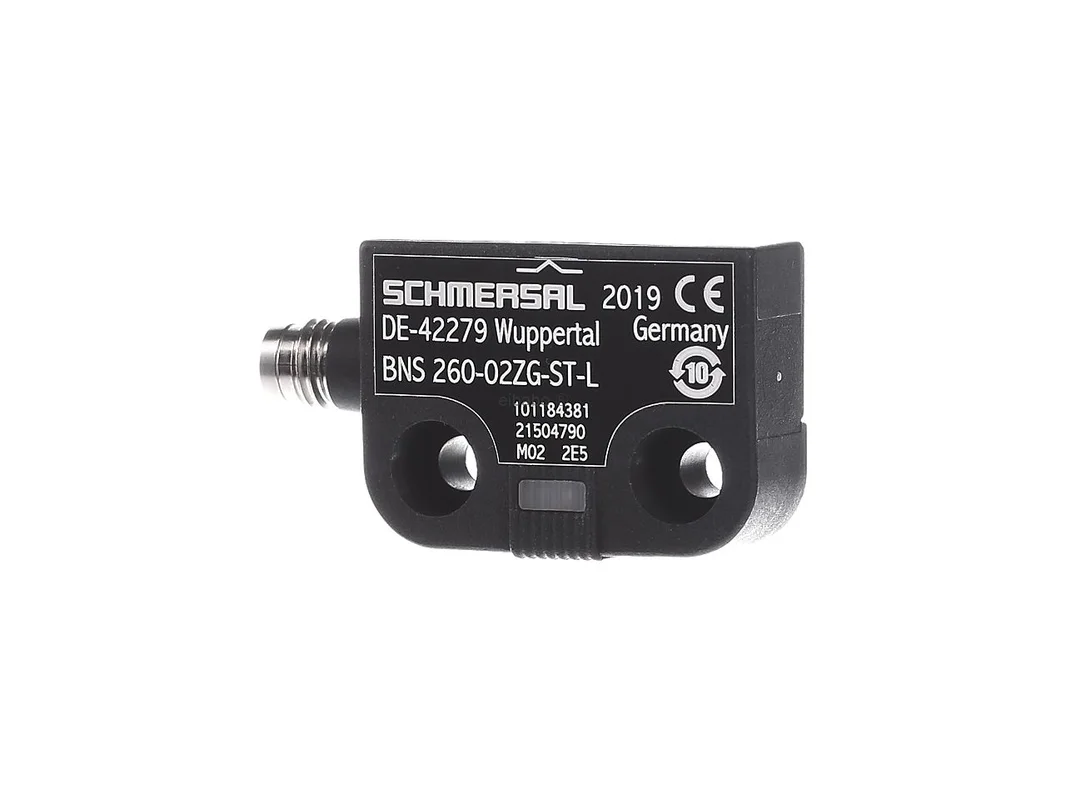

De Schmersal magneetveiligheidssensor 2 verbreekcontacten M8-stekker LED links scharnierend IP67 BNS 260-02ZG-ST-L 101184381 is een contactloos werkende veiligheidssensor voor de betrouwbare bewaking van beweegbare beschermvoorzieningen. De compacte bouwvorm, de geïntegreerde statusindicatie en de robuuste kunststofbehuizing maken hem tot een sterke oplossing voor de machinebouw, voor beschermkappen, deuren en kleppen in een industriële omgeving.

Schmersal magneetveiligheidssensor voor compacte beschermdeuren en verdekte inbouw

Het model uit de serie BNS 260 maakt gebruik van een magnetisch werkingsprincipe en is ontworpen voor veiligheidsfuncties. Omdat de sensor zonder mechanische slijtage werkt, is hij zeer geschikt voor toepassingen met frequente schakelcycli. De kleine bouwvorm ondersteunt een ruimtebesparende inbouw, ook verdekt. Bovendien geeft de LED de actuele status snel en duidelijk aan, wat de diagnose tijdens bedrijf vergemakkelijkt.

Producthighlights voordelen

• Contactloos veilig: Magnetisch schakelprincipe voor slijtagearme werking.
• Voor veiligheidscircuits: Geschikt voor de bewaking van beweegbare beschermvoorzieningen volgens gangbare normen.
• Compacte afmetingen: Ideaal bij weinig inbouwruimte aan deuren, kleppen en kappen.
• LED met statusindicatie: Snelle visuele controle direct op de sensor.
• Links scharnierende deur: Passend voor de voorziene inbouwsituatie.
• 2 verbreekcontacten: Veiligheidsgerichte contactstructuur voor passende schakelconcepten.
• M8-stekker: Eenvoudige en nette aansluiting in de installatie.
• IP67: Hoge bescherming tegen stof en tijdelijke onderdompeling.
• Ongevoelig in het dagelijks gebruik: Bestand tegen vervuiling en zijdelingse afwijking.
• Kunststofbehuizing: Licht, robuust en geschikt voor industriële omgevingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schmersal
Artikelnaam	Schmersal magneetveiligheidssensor 2 verbreekcontacten M8-stekker LED links scharnierend IP67 BNS 260-02ZG-ST-L 101184381
Artikelnummer fabrikant	101184381
EAN	4030661321806
ETIM-catalogus	EC002544 Positieschakelaar-bedieningsorgaan
Producttype	Magneetveiligheidssensor
Serie	BNS 260
Werkingsprincipe	magnetisch
Geschikt voor veiligheidsfuncties	ja
Statusindicatie	ja, LED
Schakeltype	2 verbreekcontacten
Aantal veiligheidsgerichte hulpcontacten	2
Aantal verbreekcontacten	2
Aantal maakcontacten	0
Aantal wisselcontacten	0
Gedwongen opening	ja
Elektrische aansluiting	Stekker M8
Interface	zonder
Veiligheidsgerichte communicatie	zonder
Deuraanslag	links
Inbouwvoorwaarde	quasi vlak, verdekte inbouw mogelijk
Coderingsniveau volgens EN ISO 14119	laag
Normen	IEC 60947-5-3, EN ISO 13849-1
Materiaal behuizing	glasvezelversterkte thermoplast, kunststof
Coating behuizing	ongecoat
Breedte	26 mm
Hoogte	36 mm
Lengte	13 mm
Nominale bedrijfsstroom Ie bij DC-13, 24 V	0,001 A
Omgevingstemperatuur tijdens bedrijf	-25 tot 70 °C
Beschermingsgraad	IP67
Explosiebeveiliging gas	zonder
Explosiebeveiliging stof	zonder

Voordelen in gebruik, seriewer vergelijking en passende alternatieven

In de dagelijkse praktijk scoort de Schmersal magneetveiligheidssensor 2 verbreekcontacten M8-stekker LED links scharnierend IP67 BNS 260-02ZG-ST-L 101184381 met een lange levensduur, omdat er geen mechanisch contact slijt. Dat is een duidelijk voordeel ten opzichte van klassieke positieschakelaars met bedieningsorgaan. Vooral bij beschermdeuren die vaak worden geopend en gesloten, blijft de functie duurzaam stabiel. Ook bij lichte uitlijnfouten, stof of een ruwe omgeving werkt de BNS-260-serie zeer praktijkgericht.

Binnen de Schmersal serie BNS 260 zijn er vergelijkbare varianten voor andere schakelbeelden en inbouwsituaties. Modellen met 11ZG bieden meestal 1 maakcontact en 1 verbreekcontact en zijn geschikt wanneer naast de veiligheidsfunctie ook een extra signaal voor de besturing nodig is. Varianten met de aanduiding ST-R zijn ontworpen voor rechts scharnierende deuren. Het hier beschreven model met 02ZG-ST-L is de juiste keuze wanneer 2 verbreekcontacten, LED-statusindicatie en een linkse deuraanslag vereist zijn.

Vergeleken met grotere Schmersal sensoren biedt de BNS-260-serie een zeer compacte bouwvorm. Dat is ideaal bij krappe machineconcepten of wanneer een verdekte inbouw gewenst is. Grotere series van de fabrikant kunnen afhankelijk van het model andere schakelafstanden, aansluittypes of robuustere behuizingsvormen bieden. De BNS 260 richt zich duidelijk op ruimtebesparende veiligheidstechniek met eenvoudige integratie.

• Schmersal BNS 260-11ZG-ST-L: Vergelijkbare bouwvorm, maar met 1 maakcontact en 1 verbreekcontact. Zinvol wanneer aanvullend een meldcontact nodig is.
• Schmersal BNS 260-02Z-ST-R: Vergelijkbare functie met 2 verbreekcontacten, maar voor rechts scharnierende deuren zonder dezelfde variantaanduiding van de statusindicatie.
• Schmersal BPS 260-1 of BPS 260-2: Passende bedieningsorganen voor de BNS-260-serie en belangrijk voor de juiste werking in het systeem.

Als vergelijkbare oplossingen van andere gerenommeerde fabrikanten komen afhankelijk van de installatie contactloze veiligheidsschakelaars van Euchner, Pilz of SICK in aanmerking. Euchner biedt vaak zeer robuuste deurbewaking voor industriële veiligheidsconcepten, Pilz is sterk in de systeemintegratie in uitgebreide veiligheidsoplossingen, en SICK zet vaak in op moderne sensorconcepten met een brede relatie tot automatisering. Verschillen zitten meestal in bouwvorm, codering, diagnose, aansluitbeeld en de vraag of er directe compatibiliteit met bestaande bedieningsorganen en evaluatieapparaten bestaat. Voor een vervanging moet daarom altijd het volledige veiligheidsconcept worden gecontroleerd.

Compacte veiligheidstechniek met duidelijke diagnose en robuuste bouwvorm

De serie BNS 260 is ontwikkeld voor toepassingen waarbij weinig ruimte beschikbaar is en tegelijk hoge eisen aan de bedrijfsveiligheid worden gesteld. De kleine behuizing van 26 x 36 x 13 mm vergemakkelijkt de montage aan compacte beschermkappen en smalle deurprofielen. De sensor kan quasi vlak worden gemonteerd, wat een onopvallende en beschermde integratie in de machine ondersteunt.

Een andere meerwaarde is de hoge geschiktheid voor dagelijks gebruik in een industriële omgeving. De constructie is ongevoelig voor vervuiling en zijdelingse afwijking. Daardoor blijft de functie ook stabiel wanneer deuren niet altijd exact hetzelfde sluiten. De geïntegreerde LED helpt bij ingebruikname, diagnose en onderhoud, omdat de schakeltoestand direct herkenbaar is. Zo kan de installatiestatus sneller worden beoordeeld en kan het zoeken naar fouten worden vereenvoudigd.

De sensor is ontworpen voor gebruik in veiligheidscircuits aan beweegbare beschermvoorzieningen en werkt volgens het magnetische werkingsprincipe conform IEC 60947-5-3. Door de contactloze detectie ontstaat er geen mechanische slijtage. Dat ondersteunt een lange gebruiksduur en maakt de sensor tot een doordachte keuze voor moderne machines met hoge eisen aan veiligheid, betrouwbaarheid en onderhoudsvriendelijkheid.
