Smart home-systeem 4 kanalen – Schakelactor 4-voudig voor EIB / KNX domotica LUXORliving S4 – Theben – 4800420 – 4003468480021:

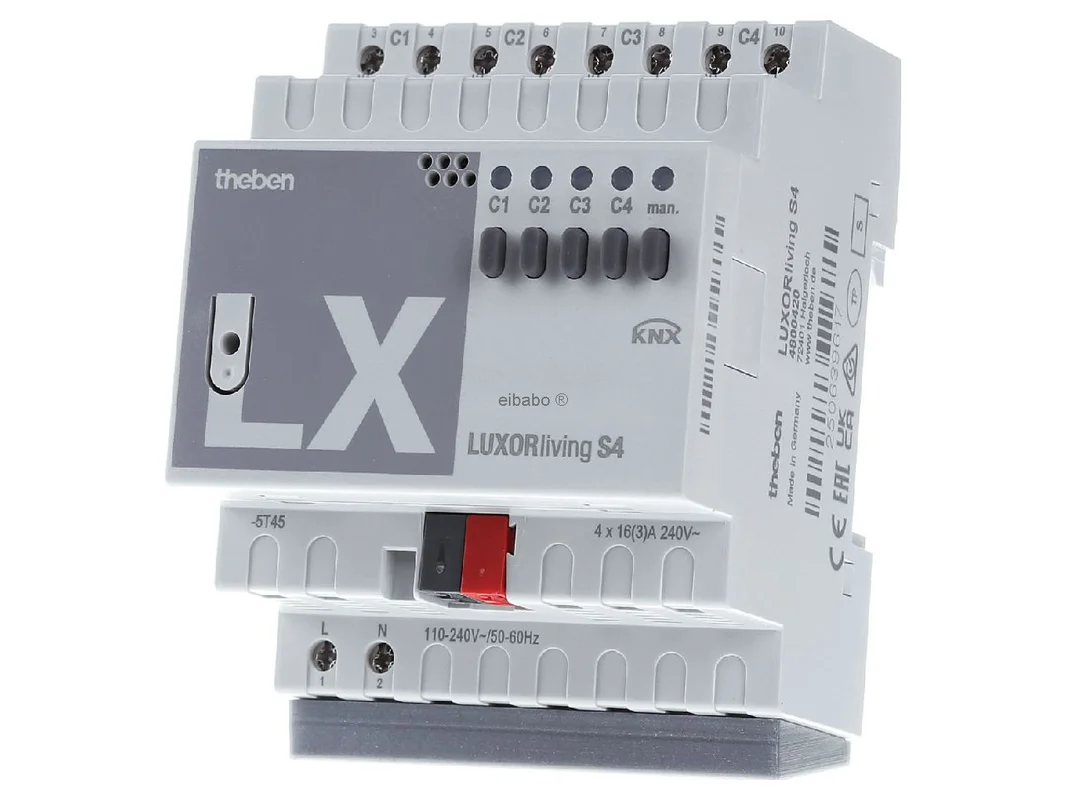

De Theben KNX schakelactor 4-voudig REG 16A met LED-statusweergave LUXORliving S4 4800420 is een krachtige oplossing voor het betrouwbaar schakelen van vier elektrische verbruikers in moderne smart-home- en utiliteitsbouwprojecten. Het apparaat is ontworpen voor montage op de DIN-rail en combineert een hoog schakelvermogen met een praktijkgerichte bediening direct in de verdeler.

Nauwkeurige schakelsturing voor verlichting, belastingen en centrale smart-home-functies

Met vier relaisuitgangen, een LED-schakelstatusweergave per kanaal en een handbediening met statusweergave is deze schakelactor ideaal voor lichtkringen, geschakelde stopcontacten, ventilatie of andere 230-V-verbruikers. Ook zonder busspanning is bediening op het apparaat mogelijk. Dat vergemakkelijkt service, controle en ingebruikname in het dagelijks gebruik aanzienlijk.

Binnen het LUXORliving-systeem ondersteunt het model veelzijdige schakelfuncties zoals aan en uit, impuls, aan en uit met vertraging evenals trapverlichting met voorwaarschuwing. Terugmeldobjecten voor elk kanaal en centrale objecten met of zonder prioriteit vormen de basis voor duidelijke automatiseringsprocessen, veilige toestanden en een nette visualisatie.

Producthighlights voordelen

• Vier schakelkanalen: Ideaal voor de centrale aansturing van meerdere licht- of belastingskringen in woon- en bedrijfsobjecten.
• 16-A-relais per kanaal: Hoog schakelvermogen voor veel typische toepassingen in gebouwen.
• LED-statusweergave: Elk kanaal is direct op het apparaat duidelijk herkenbaar en snel te controleren.
• Handbediening op het apparaat: Comfortabele lokale bediening, ook zonder aanwezige busspanning.
• Schakelfuncties met meerwaarde: Ondersteunt aan/uit, impuls, vertraging en trapverlichting met voorwaarschuwing.
• Centrale opdrachten: Deelname aan permanent-aan, centraal schakelen en andere overkoepelende opdrachten.
• Terugmelding per kanaal: Nette status-terugkoppeling voor visualisatie, logica en diagnose.
• Flexibele contactlogica: Afhankelijk van de toepassing met passend contacttype en duidelijke kanaalstructuur.
• DIN-railmontage: Compacte integratie in de verdeler voor gestructureerde installaties.
• Geschikt voor LUXORliving: Ontwikkeld voor efficiënte smart-home-projecten met hoog bedieningscomfort.

Intelligente functies voor comfortabele gebouwbesturing

• Lichtbesturing: Schakelt verlichting gericht op basis van tijd, scène of centrale opdracht.
• Trappenhuisfunctie: Tijdafhankelijk schakelen met voorwaarschuwing voor meer comfort en veiligheid.
• Centrale scènes: Meerdere kanalen kunnen gezamenlijk geschakeld en met prioriteit aangestuurd worden.
• Status-terugmelding: Elk kanaal meldt zijn status terug aan visualisatie of logica.
• Servicevriendelijk: De handmatige bediening helpt bij test, onderhoud en foutopsporing direct op de actor.
• Veelzijdige belastingstypen: Geschikt voor talrijke klassieke schakeltaken in gebouwen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben KNX schakelactor 4-voudig REG 16A met LED-statusweergave LUXORliving S4 4800420
EAN	4003468480021
Catalogus	Schakelactor
Systeem	KNX, LUXORliving
Montagetype	REG, DIN-rail
Breedte	4 TE
Aantal kanalen	4
Contacttype	Maakcontact, 16 A, 3 A
Nominale stroom	16 A
Bedrijfsspanning	110 tot 240 V AC
KNX stroomopname	< 4 mA
Stand-by vermogen	< 0,3 W
LED-weergave	Ja, per kanaal
Handbediening	Ja, ook zonder busspanning
Max. schakelvermogen	2000 W
Uitgangsvermogen	3680 W
Max. LED-belasting	600 W
Beschermingsgraad	IP20

Meer controle in de verdeler door slimme schakel­logica en duidelijke statusweergave

De schakelactor is een zeer goede keuze wanneer meerdere stroomkringen netjes, compact en duidelijk gestructureerd in een LUXORliving-installatie moeten worden geïntegreerd. De vier kanalen dekken veel typische taken in de woningbouw af, zoals verlichting, stopcontacten, afzuiging of schakelbare verbruikers in de technische ruimte. Dankzij de directe statusweergave per kanaal blijft de toestand op elk moment snel inzichtelijk.

Tot de belangrijkste voordelen behoren het hoge schakelvermogen, de eenvoudige bediening direct op het apparaat en de flexibele integratie in centrale functies. Dat vergemakkelijkt zowel het dagelijks gebruik als onderhoud en diagnose. Bijzonder praktisch is de handbediening zonder busspanning, omdat stroomkringen in een servicesituatie direct kunnen worden gecontroleerd.

• Vier belastbare relaisuitgangen voor typische 230-V-schakeltaken.
• Zeer geschikt voor lichtgroepen, geschakelde stopcontacten en hulpbelastingen.
• Duidelijke LED-weergave voor snel overzicht in de schakelkast.
• Trapverlichting met voorwaarschuwing voor gangen, trappenhuizen en nevenruimten.
• Centrale opdrachten met prioriteit voor duidelijk gedefinieerde bedrijfsstanden.
• Terugmeldobjecten per kanaal voor visualisatie en logica.
• Praktische lokale bediening voor test en ingebruikname.

Binnen de LUXORliving-serie is dit 4-voudige apparaat bijzonder geschikt voor projecten met centrale verdeling en een gemiddeld aantal kanalen. In vergelijking met 1-voudige inbouwschakelactoren van Theben biedt het een duidelijk betere bundeling van meerdere belastingskringen in de verdeler. Dat bespaart bedradingsinspanning op afzonderlijke schakellocaties en zorgt voor een duidelijke structuur in de schakelkast.

Vergeleken met grotere meerkanaalsactoren van de fabrikant is de 4-voudige variant vaak de geschiktere oplossing voor verdiepingen, wooneenheden of deelgebieden met een overzichtelijk aantal stroomkringen. Grotere apparaten zijn eerder de moeite waard bij veel belastingen in één centraal veld, terwijl dit model hoog vermogen met compacte breedte combineert.

Inbouwactoren van Theben worden eerder daar gebruikt waar afzonderlijke belastingen decentraal direct dicht bij de verbruiker geschakeld moeten worden. Een REG-schakelactor zoals dit model hoort daarentegen in de verdeling en is ideaal voor centrale installatieconcepten. Dat is vooral zinvol wanneer onderhoud, uitbreiding en duidelijke kanaaltoewijzing belangrijk zijn.

Terwijl eenvoudige schakelapparaten vaak alleen basisfuncties bieden, scoort deze uitvoering met LED-status per kanaal, handbediening en uitgebreide centrale objecten. Daardoor is hij beter geschikt voor doordachte smart-home-concepten met scènes, prioriteiten en betrouwbare terugmelding.

Vergelijkbare 4-voudige schakelactoren zijn onder andere verkrijgbaar van MDT, ABB en Hager. MDT biedt vaak een zeer uitgebreide ETS-parametrering met veel detailopties. ABB is sterk vertegenwoordigd in grotere utiliteitsbouwprojecten en scoort vaak met een brede systeemwereld. Hager zet vaak in op een duidelijke structuur en goede integratie in elektrotechnische totaalconcepten.

Essentiële verschillen zitten meestal in de diepgang van de applicatie, in extra functies, in de logica in het apparaat en in de bedieningsfilosofie van de parametrering. Voor installaties in de LUXORliving-omgeving is dit model vooral zinvol wanneer een consistente systeemintegratie en een duidelijke focus op Theben smart-home-componenten gewenst zijn.

In ETS is het aan te raden elk kanaal eenduidig te benoemen naar ruimte en belastingstype, bijvoorbeeld „BG Wonen Licht Plafond“ of „1e verdieping Gang Stopcontact“. Dat vergemakkelijkt latere servicewerkzaamheden enorm. Voor elk kanaal moet een eigen schakelobject en een apart statusobject worden gebruikt, zodat visualisatie en logica duidelijk gescheiden blijven.

Voor trapverlichting is een eigen groepsadres voor de schakelopdracht en een extra adres voor de terugmelding aan te raden. Zo kan in de visualisatie niet alleen worden geschakeld, maar ook de werkelijke toestand betrouwbaar worden weergegeven. Bij centrale functies is het in de praktijk zinvol groepsadressen aan te maken voor „Alles uit“, „Permanent aan“ of „Afwezigheid“ met duidelijke prioriteit.

Een goed praktijkvoorbeeld is de koppeling van een ganglicht met tijdfunctie en centraal-uit. Het kanaal reageert in het dagelijks gebruik op drukknoppen in de gang, schakelt na afloop van de tijd automatisch uit en kan bij het verlaten van het huis extra veilig via een centrale scène worden gedeactiveerd. Een ander voorbeeld is een schakelbaar stopcontact voor staande lampen, dat ’s avonds via een scène wordt geactiveerd en ’s nachts centraal wordt uitgeschakeld.

Als u een compacte, krachtige en servicevriendelijke schakelactor voor uw gebouwautomatisering zoekt, is dit model een overtuigende keuze. Het combineert vier sterke kanalen met duidelijke statusweergave, praktische handbediening en nuttige centrale functies. Zo ontstaat een intelligente, nette en toekomstgerichte schakeloplossing voor moderne woon- en utiliteitsgebouwen.

Zorg voor betrouwbare schakeltechniek met hoge geschiktheid voor dagelijks gebruik en integreer uw belastingen gestructureerd in uw smart-home-concept. Daarmee creëert u comfort, overzicht en een professionele basis voor duurzame automatiseringsoplossingen.
