Description

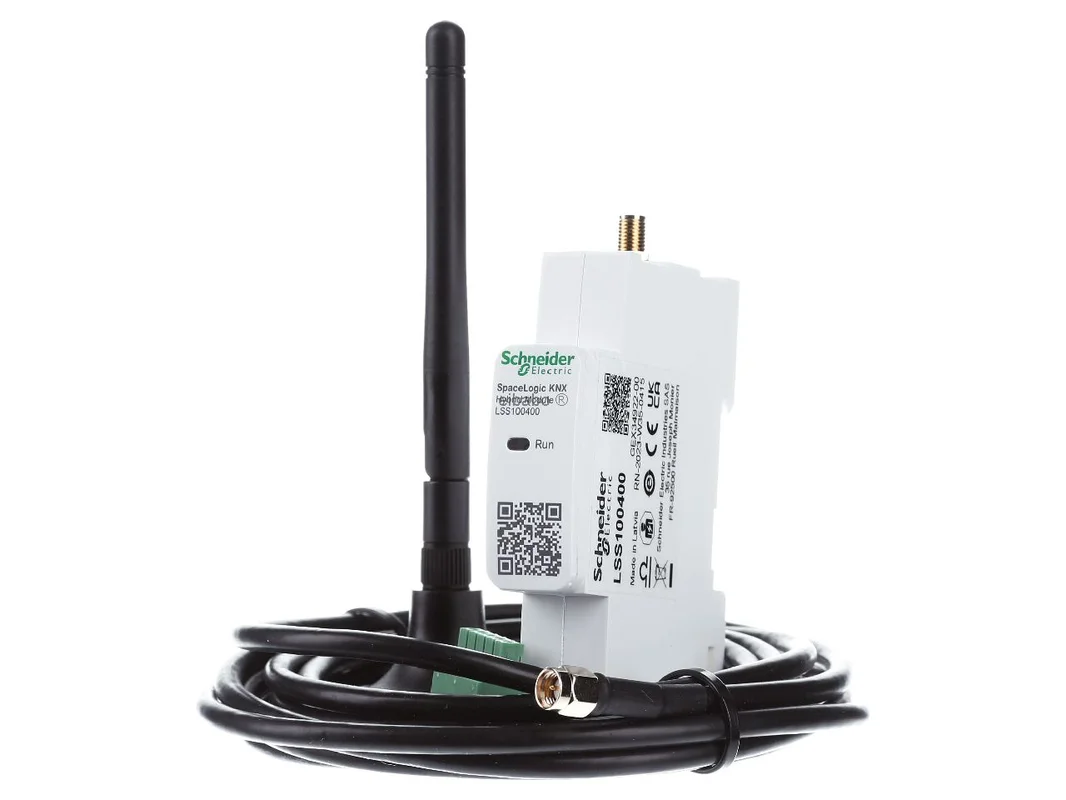

SpaceLogic KNX hybride module – RS-232 voor bussysteem LSS100400 – Schneider Electric – LSS100400 – 3606482215801:

De Schneider Electric KNX-hybridemodule voor draadloze koppeling voor KNX-controllers en logische controllers LSS100400 is de slimme interface voor moderne KNX-projecten met draadloze uitbreiding. Het koppelt compatibele Wiser draadloze apparaten naadloos aan een Wiser for KNX- of spaceLYnk-controller en creëert zo een flexibele verbinding tussen de bekabelde KNX-wereld en moderne draadloze technologie. Daarmee is de module ideaal voor nieuwbouw, verbouwing en vooral voor de slimme retrofit van bestaande installaties zonder extra KNX-bekabelingsinspanning.

Flexibele draadloze uitbreiding voor KNX-installaties met grote systeemdiepte

Met de module kunnen bestaande of nieuwe KNX-installaties eenvoudig worden uitgebreid met draadloze sensoren en actoren. Daartoe behoren onder andere raam- en deursensoren, bewegingsmelders, waterleksensoren en temperatuur- en vochtigheidssensoren. Ook schakelbare stopcontacten en smart plugs kunnen worden geïntegreerd en comfortabel via app, tijdschema, scène of automatisering worden gebruikt. De integratie gebeurt zo dat draadloze en bekabelde apparaten in het dagelijks gebruik als één geheel samenwerken.

Producthighlights voordelen

• Naadloze KNX-uitbreiding: Breidt KNX-installaties uit met compatibele Wiser draadloze apparaten zonder nieuwe KNX-busleiding.
• Ideaal voor retrofit: Perfect voor gebieden waar leidingtrajecten moeilijk of niet meer achteraf aan te leggen zijn.
• Bidirectionele besturing: KNX-apparaten kunnen draadloze apparaten aansturen en draadloze apparaten kunnen KNX-functies activeren.
• App-integratie: Besturing van apparaten, scènes, tijdschema’s en automatiseringen via de Wiser KNX-app.
• Hoge praktische toepasbaarheid: Geschikt voor woningbouw en utiliteitsbouw met gemengde eisen aan comfort en efficiëntie.
• Eenvoudige integratie: Pairing en configuratie gebeuren via de passende hybride toepassing op de controller.
• Gezamenlijke voeding: Werking met 24 V DC, passend bij de voeding van de aangesloten controller.
• Veilige verbinding: Communicatie met de controller via de aanwezige RS232-interface.
• Goede draadloze reikwijdte: Externe antenne voor montage buiten de schakelkast ter verbetering van het signaal.
• Strakke integratie: Tijdens systeembedrijf geen merkbaar verschil tussen draadloos apparaat en KNX-deelnemer.

Typische toepassingen in het slimme gebouw

• Raambewaking: Draadloze contacten melden open, gesloten of gekanteld aan de KNX-logica.
• Ruimteklimaat: Draadloze sensoren voor temperatuur en vochtigheid breiden ruimtes zonder busleiding uit.
• Beveiligingsfuncties: Waterleksensoren en bewegingsmelders kunnen snel worden geïntegreerd.
• Belastingen schakelen: Smart plugs en schakelbare stopcontacten kunnen in scènes en tijdschema’s worden opgenomen.
• Modernisering: Bestaande KNX-installaties worden met weinig inspanning uitgebreid met nieuwe zones.
• Moeilijk bereikbare gebieden: Ideaal voor serre, bijruimte, garage of achteraf afgewerkte oppervlakken.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Schneider Electric KNX-hybridemodule voor draadloze koppeling voor KNX-controllers en logische controllers LSS100400
EAN	3606482215801
Catalogus	Interface-media-gateway
Apparaattype	hybrideemodule voor draadloze koppeling
Toepassingsgebied	Uitbreiding van KNX-installaties met draadloze Wiser-apparaten
Compatibele controllers	Wiser for KNX, spaceLYnk
Draadloze standaard	ZigBee 3.0 via compatibele Wiser-apparaten
Communicatie met de controller	RS232
Bedrijfsspanning	24 V DC
Montagewijze	DIN-rail, REG
LED-indicatie	ja
Vermogensopname	ca. 0,3
antenneaansluiting	SMA
antenne	Externe omnidirectionele antenne met magneetvoet voor buitenmontage op de schakelkast
Aanbevolen inbouwlocatie	Laagspanningsgebied in de schakelkast samen met de controller
Maximaal aantal direct verbonden draadloze apparaten	tot 50 compatibele ZigBee-apparaten in het systeem
Visualisatie	Besturing en bediening via app en controlleromgeving mogelijk

Meer bereik en meer vrijheid voor gemengde KNX-systemen

De module is bijzonder sterk wanneer klassieke KNX-installaties zonder grote ingreep moeten worden uitgebreid. In plaats van nieuwe busleidingen te plannen, kunnen geschikte draadloze apparaten direct worden geïntegreerd. Dat bespaart inspanning, verkort verbouwingstijden en verhoogt de flexibiliteit bij ruimteautomatisering. Vooral in bestaande gebouwen, huurpanden of bij latere gebruikswijzigingen ontstaat zo een duidelijk praktisch voordeel.

• Retrofit van sensoren en schakelpunten zonder openbreken of nieuwe KNX-leiding.
• Uniforme bediening van draadloos en KNX via app, scène en automatisering.
• Zeer geschikt voor sensoren bij ramen, bijruimtes en mobiele gebruikszones.
• Externe antenne verbetert de draadloze koppeling bij montage in de verdeler.
• Creëert een nette brug tussen logische controller en draadloze apparaatwereld.
• Ondersteunt moderne comfortfuncties zoals meldingen, tijdschema’s en momenten.

In vergelijking met een pure Wiser for KNX- of spaceLYnk-controller zonder hybride uitbreiding maakt deze module de directe integratie van compatibele draadloze apparaten mogelijk. De controller blijft daarbij de logica, visualisatie en centrale besturing verzorgen, terwijl de hybridemodule de draadloze toegang levert. Ten opzichte van puur bekabelde KNX-oplossingen van Schneider Electric is het grote voordeel de duidelijk eenvoudigere uitbreiding in reeds volledig afgewerkte gebieden.

In tegenstelling tot klassieke KNX-interfaces, bijvoorbeeld IP- of seriële gateways zonder draadloze functie, ligt de nadruk hier duidelijk op de integratie van draadloze sensoren en actoren in een bestaande KNX-omgeving. De module is daarom geen algemene KNX-buskoppeling, maar een gerichte oplossing voor hybride systemen van KNX en draadloos.

Een Wiser for KNX- of spaceLYnk-controller vormt de centrale voor logica, visualisatie en app-bediening. Pas met de hybridemodule wordt dit een platform voor de integratie van compatibele Wiser draadloze apparaten. Wie alleen bekabelde KNX-deelnemers gebruikt, heeft deze uitbreiding in veel gevallen niet nodig. Wie echter ruimtes zonder busleiding, achteraf aangebrachte sensoren of flexibele schakelpunten wil integreren, profiteert sterk van deze hybride architectuur.

Voor projecten met de nadruk op klassieke KNX-lijnstructuur en puur bedrade veldtechniek is eerder alleen de controller relevant. Voor modernisering, gedeeltelijke verbouwing en flexibele draadloze sensoren is de hybridemodule de passende aanvulling.

Vergelijkbare benaderingen zijn bijvoorbeeld te vinden bij ABB, Gira of Jung, meestal in combinatie met eigen smart-home- of draadloze ecosystemen. Het wezenlijke verschil ligt vaak in de diepte van de integratie in de betreffende fabrikantomgeving en in de directe koppeling aan aanwezige logische controllers.

• ABB: Biedt afhankelijk van het systeem sterke KNX- en smart-home-componenten, maar vaak met andere systeemlogica en een andere draadloze strategie.
• Gira: Zeer sterk op het gebied van visualisatie en gebouwbesturing, maar de draadloze integratie volgt een eigen platform en niet de Schneider Wiser-omgeving.
• Jung: Hoogwaardige KNX-systeemtechniek met focus op design en bediening, maar met een afwijkende app en andere integratiestructuur.

Belangrijk is: de echte kracht van deze module ligt in het afgestemde gebruik met compatibele Schneider Electric Wiser-apparaten en de genoemde controllers. Een fabrikantoverschrijdende draadloze compatibiliteit is in de praktijk meestal niet het doel.

In ETS moet de projectstructuur duidelijk worden gescheiden tussen bekabelde KNX-deelnemers, logische functies in de controller en de via de hybridemodule geïntegreerde draadloze punten. Zinvol is een benaming op basis van ruimte, functie en medium, bijvoorbeeld „BG keuken raamcontact draadloos“ of „1e verdieping badkamer lekkage draadloos“. Dat vereenvoudigt diagnose en service aanzienlijk.

Voor de praktijk is het aan te bevelen draadloze sensoren eerst als duidelijke statusgevers in de groepsadresstructuur aan te leggen. Een raamcontact kan bijvoorbeeld naar een 1-bit-groepsadres „Raam open“ sturen. Dit adres wordt vervolgens in de controller verder gebruikt voor verwarmingsverlaging, alarmmelding en scèneblokkering. Zo blijft de logica transparant en later eenvoudig uitbreidbaar.

Bij bewegingsmelders is het raadzaam om naast het schakelobject ook een apart blokkeer- of vrijgaveobject te gebruiken. Voorbeeld: in de gang schakelt beweging ’s avonds het licht, maar ’s nachts alleen bij actieve nachtmodus en gedimde streefwaarde. De eigenlijke koppeling gebeurt in de controller, waardoor draadloze en KNX-deelnemers netjes samenspelen.

Voor waterleksensoren wordt een hoge prioriteit in de groepsadresstructuur aanbevolen. Zo kan een gedetecteerde wateruittreding niet alleen een melding genereren, maar tegelijk ook een KNX-schakelactie activeren, bijvoorbeeld voor het uitschakelen van een pomp of het activeren van een waarschuwingsscène. In ETS is een duidelijke scheiding van alarm, bevestiging en status zinvol.

Bij de inbedrijfstelling moet de draadloze positie onder reële omstandigheden worden gecontroleerd. De externe antenne moet buiten de schakelkast op een geschikt metalen oppervlak worden gemonteerd, zodat de signaalkwaliteit stabiel blijft. Dat vermindert latere servicebezoeken en verhoogt de bedrijfszekerheid.

De Schneider Electric KNX-hybridemodule voor draadloze koppeling voor KNX-controllers en logische controllers LSS100400 breidt bestaande automatiseringsconcepten uit met een hoge mate van vrijheid. Waar kabels hun grenzen bereiken, opent deze module nieuwe wegen voor sensoren, schakelfuncties en slimme scènes. Het resultaat is een toekomstbestendige KNX-installatie met meer comfort, meer flexibiliteit en een strak geïntegreerde gebruikerservaring.

Wie een professionele brug zoekt tussen KNX-besturing en moderne draadloze technologie, kiest met deze oplossing voor een doordachte systeemuitbreiding voor veeleisende woning- en utiliteitsbouw.
