Description

SpaceLogic KNX schakelactor 1-voudig, UP, 3 binaire ingangen. – Schakelactor voor domotica MTN600… – Schneider Electric – 3606482046771:

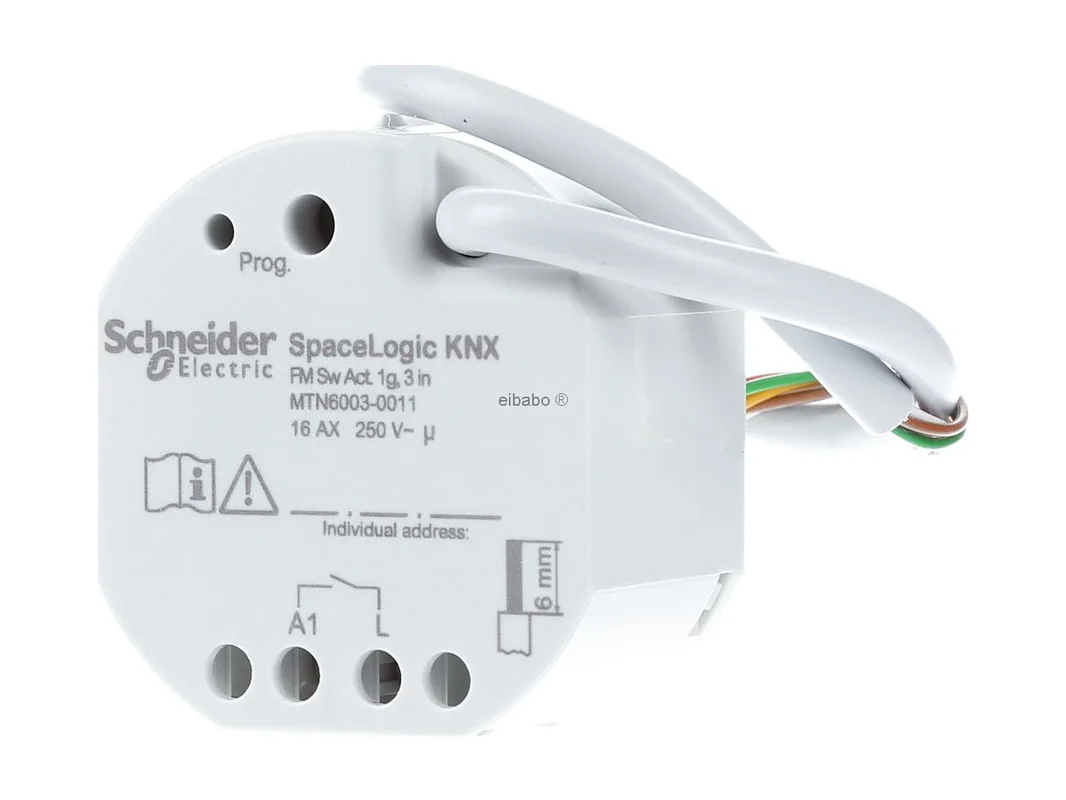

De Schneider Electric KNX schakelactor 1-voudig inbouw met 3 binaire ingangen Secure 16AX MTN6003-0011 is een compacte oplossing voor het slim schakelen van belastingen direct in de inbouwdoos. Het apparaat combineert een krachtige 1-voudige schakelactor met drie flexibel inzetbare binaire ingangen en is ideaal voor veeleisende KNX installaties in woningbouw, utiliteitsbouw en modernisering.

Nauwkeurig schakelen en slim gebruik van ingangen voor moderne KNX projecten

De actor wordt in een 60 mm inbouwdoos ingebouwd en combineert schakelvermogen, ingangsfuncties en een hoge integratiedichtheid in een compact formaat. Op de drie ingangen kunnen potentiaalvrije contacten worden aangesloten, zoals drukknoppen, schakelaars of magneetcontacten. Optioneel kan de derde ingang ook een NTC temperatuursensor integreren. Daarmee is het apparaat niet alleen geschikt voor licht- en lastschakeling, maar ook voor decentrale bedienings- en meldtaken dicht bij de plaats van toepassing.

Met KNX Secure compatibiliteit ondersteunt het model een beveiligde integratie in moderne gebouwautomatisering. Uitgebreide functies zoals schakelen, status-terugmelding, blokkering, geforceerde sturing, scènes en tijdfuncties zorgen voor hoge flexibiliteit bij planning en gebruik.

Producthighlights voordelen

• Compacte inbouwoplossing: Ideaal voor decentrale installatie in 60 mm dozen bij nieuwbouw en retrofit.
• 1-voudige schakelactor met 16 AX: Geschikt voor veel typische schakeltoepassingen in de KNX omgeving.
• Drie binaire ingangen: Voor potentiaalvrije contacten zoals drukknoppen, schakelaars of raamcontacten.
• Optionele NTC aansluiting: De derde ingang kan voor temperatuurmeting worden gebruikt.
• KNX Secure compatibel: Meer bescherming voor de datacommunicatie in gevoelige projecten.
• Flexibele schakellogica: Werking als verbreekcontact of maakcontact, passend bij de toepassing.
• Uitgebreide tijdfuncties: Inschakelvertraging, uitschakelvertraging en tijdschakelfunctie.
• 64 scènes: Comfortabele integratie in licht-, comfort- of centrale functies.
• Status-terugmelding: Betrouwbare terugkoppeling van de schakelstatus aan visualisatie of logica.
• Interne logische bouwstenen: Met koppeling, omzetter, blokeerelement, comparator en grenswaarde.

Intelligente functies voor drukknoppen, contacten en belastingen

• Schakelen: Per ingang zijn twee schakelobjecten bruikbaar, met reactie op stijgende of dalende flank.
• dimmen: Ondersteunt éénvlak- en tweevlakbediening voor typische drukknoptoepassingen.
• Jaloezie: Geschikt voor het doorgeven van OMHOOG-, OMLAAG- of TOGGLE-commando’s aan KNX jaloezieactoren.
• Waardezender: Waarden kunnen via flank of lange druk op de knop worden gewijzigd en verzonden.
• Lichtscènes: Integratie als scène-nevenpost met geheugenfunctie.
• Blokkeerobjecten: Zinvol voor vergrendeling, prioriteit of gedefinieerde toestanden tijdens gebruik.
• Gedrag bij busspanning: De reactie bij uitval en terugkeer is parametreerbaar.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Schneider Electric KNX schakelactor 1-voudig inbouw met 3 binaire ingangen Secure 16AX MTN6003-0011
EAN	3606482046771
Catalogus	Schakelactor
Serie	SpaceLogic KNX
Bussysteem	KNX
Beveiligde communicatie	KNX Secure compatibel
Montagewijze	Inbouw, installatie in 60 mm inbouwdoos
Aantal schakeluitgangen	1
Aantal binaire ingangen	3
Ingang 3	Optioneel bruikbaar voor NTC temperatuursensor
Aansluittype ingangen	Voor potentiaalvrije contacten
Aansluitleiding	6-aderig, ca. 30 cm
Leidinglengte ingangen	verlengbaar tot max. 10 m
Nominale spanning	AC 230 V
Nominale stroom	16 A, ohmse belasting
Schakelcontact	Maakcontact, potentiaalvrij relaiscontact
Nominaal vermogen gloeilampen	max. 2500 W
Nominaal vermogen halogeenlampen	max. 2500 W
Nominaal vermogen HV LED	max. 400 W
Ohmse belasting	2500 W
Capacitieve belasting	16 A, max. 140 µF
LV halogeenlampen	max. 1200 VA gewikkelde transformator, max. 1500 W elektronisch transformatoren
Temperatuurbereik	-5 °C tot 45 °C
Afmetingen B x H x D	48 x 50 x 28 mm
Opmerking installatie	Geschikt voor dubbele doos of elektronicadoos, minimale afstand 4 mm tussen 230 V en KNX ingangen

Meerwaarde in het project: decentrale schakelpower, veilige KNX integratie en flexibele ingangslogica

De Schneider Electric KNX schakelactor 1-voudig inbouw met 3 binaire ingangen Secure 16AX MTN6003-0011 is bijzonder geschikt voor ruimtes waarin lastschakeling en lokale ingangsdetectie in één apparaat moeten worden samengebracht. Dat bespaart plaats, vermindert de bekabelingsinspanning en zorgt voor korte verbindingen tussen drukknop, contact en schakelpunt. Vooral bij renovatie, hoogwaardige woningbouw of kleine functionele zones is deze bouwvorm een duidelijk voordeel.

• Decentrale schakeloplossing direct bij de verbruiker of schakelpositie.
• Drie ingangen voor drukknoppen, schakelaars, raamcontact of meldsignaal.
• Eén apparaat voor lichtschakeling, statusdetectie en eenvoudige ruimtelogica.
• Optioneel bruikbare temperatuurmeting zonder aparte KNX module in de ruimte.
• Geschikt voor scènes, blokkeringen, geforceerde sturing en tijdfuncties.
• Hoge flexibiliteit door vrije toewijzing van de ingangsfuncties.
• Passend voor moderne KNX projecten met focus op veiligheid dankzij Secure.

Vergeleken met pure KNX binaire ingangsmodules van Schneider Electric biedt dit apparaat een echte meerwaarde, omdat het niet alleen signalen registreert, maar daarnaast ook direct een belasting kan schakelen. Dat is vooral zinvol wanneer een lamp, een ventilator of een andere 230 V belasting lokaal geschakeld moet worden en tegelijk meerdere contacten geïntegreerd moeten worden.

Ten opzichte van klassieke DIN-railactoren van hetzelfde merk ligt de nadruk hier op decentrale montage. DIN-railapparaten zijn eerder geschikt voor de centrale onderverdeling met meerdere kanalen. Dit inbouwmodel scoort daarentegen bij individuele toepassingen in de ruimte, bij retrofit en bij installaties met beperkte plaats in de verdeler.

Terwijl centrale schakelactoren van Schneider Electric vooral bedoeld zijn voor de gebundelde aansturing van meerdere stroomkringen in de schakelkast, is dit model ontworpen voor directe nabijheid van het schakelpunt. Dat vergemakkelijkt de opbouw van kleine KNX deelfuncties direct in de ruimte. Bovendien bieden de drie binaire ingangen een hogere functionele meerwaarde dan eenvoudige schakelactoren zonder lokale ingangen.

Wanneer in een project veel belastingen op één plek worden gebundeld, is een meerkanaals DIN-railactor meestal economischer. Moet daarentegen één enkele belasting netjes geïntegreerd worden en tegelijk een drukknop, raamcontact of sensor worden geregistreerd, dan is dit inbouwapparaat meestal de elegantere oplossing.

Vergelijkbare oplossingen zijn onder andere te vinden bij ABB, MDT en Theben. Vergelijkbare apparaten verschillen vaak in de diepgang van de ETS applicatie, in de logische functies, in de Secure ondersteuning of in de manier van gebruik van de ingangen. Schneider Electric positioneert dit model sterk als compacte combinatie van schakelen, binaire ingang en optionele temperatuurmeting.

Bij MDT ligt de focus vaak op zeer uitgebreide parametrering en praktijkgerichte logische opties. ABB biedt afhankelijk van de serie sterke oplossingen voor systeemintegratie in grotere gebouwen. Theben is vaak interessant wanneer tijdfuncties en automatiseringslogica in het project zwaar meewegen. Voor KNX basisfuncties is systeemcompatibiliteit in de regel aanwezig, maar de detaillering van de applicatie kan per fabrikant verschillen.

In ETS is het aan te raden om eerst de schakeluitgang duidelijk op het type belasting te parametreren. Voor lichtkringen is een correcte instelling van in- en uitschakelvertraging zinvol, bijvoorbeeld voor looplichtlogica in de gang of voor nalooptijd bij ventilatoren. De basisstand bij terugkeer van de busspanning moet bewust gekozen worden, zodat de uitgang na een herstart niet onbedoeld schakelt.

Voor de drie ingangen is een duidelijke structuur van de groepsadressen nuttig. Een typisch praktijkvoorbeeld is ingang 1 voor licht schakelen, ingang 2 voor dimmen of scène en ingang 3 voor raamcontact of temperatuurwaarde. Bij jaloezietoepassingen kan één ingang worden gebruikt voor OMHOOG- en OMLAAG-telegrammen, terwijl een andere ingang een blokkering of centrale functie activeert.

Voor stabiele projecten loont het om statusobjecten en terugmeldingen gescheiden van schakelobjecten te adresseren. Zo blijven visualisatie, logica en diagnose overzichtelijk opgebouwd. Bij Secure projecten moet de veilige inbedrijfstelling vroeg in het proces plaatsvinden, zodat latere uitbreidingen zonder adresconflicten of onnodige omschakeling kunnen worden uitgevoerd.

Dit KNX inbouwapparaat combineert krachtig schakelvermogen met flexibele ingangstechniek en moderne Secure integratie. Daarmee is het een overtuigende keuze voor iedereen die een enkele belasting intelligent wil schakelen en tegelijk lokale drukknoppen, contacten of temperatuurwaarden elegant in de KNX installatie wil integreren. Het resultaat is meer functionaliteit op weinig ruimte, netjes gepland en praktijkgericht gerealiseerd.
