Description

Stroomonderbreker 25A C 3p – Miniatuur stroomonderbreker 3-polig C25A S203-C25 – ABB – 2CDS253001R0254 – 4016779468206:

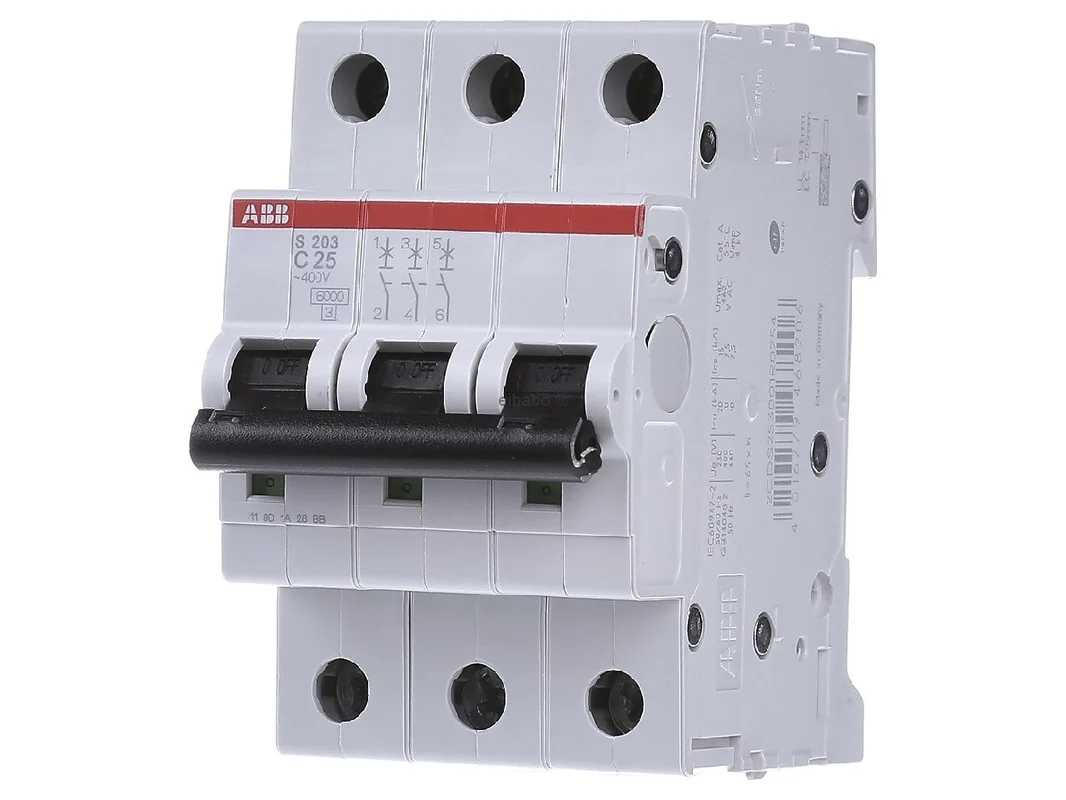

De ABB installatieautomaat S203-C25 is een krachtige oplossing voor de bescherming van drie stroomkringen of een draaistroomkring. Met 25 A nominale stroom, C-karakteristiek en 6 kA schakelvermogen beschermt hij kabels en leidingen betrouwbaar tegen overbelasting en kortsluiting. Het apparaat is ontworpen voor woningbouw, utiliteit en vele installaties in functionele gebouwen en overtuigt met robuuste techniek en een duidelijke, praktijkgerichte bediening.

ABB installatieautomaat S203-C25 voor betrouwbare leidingbeveiliging in het draaistroomnet

Als 3-polige installatieautomaat uit de S200-serie is dit model geschikt voor installaties met verhoogde inschakelstromen, zoals die vaak voorkomen bij motoren, verlichting met voorschakelapparaten of gemengde belastingen. De C-karakteristiek biedt hierbij een gepast uitschakelbereik. Door de stroombegrenzende constructie wordt de belasting van de installatie bij een fout verminderd. Dat maakt de schakelaar tot een betrouwbare keuze voor moderne onderverdelingen.

Producthighlights voordelen

• 3-polige uitvoering: Ideaal voor draaistroomkringen en de gekoppelde bescherming van meerdere actieve geleiders.
• 25 A nominale stroom: Geschikt voor passende stroomkringen met een hogere belastingsbehoefte.
• C-karakteristiek: Zeer goed voor stroomkringen met middelhoge inschakelstromen.
• 6 kA schakelvermogen: Degelijke bescherming bij kortsluiting in veel standaardinstallaties.
• Bescherming bij overbelasting en kortsluiting: Voor een veilige en normconforme werking van de installatie.
• Stroombegrenzende constructie: Kan de thermische en mechanische belasting bij een fout verlagen.
• Gepatenteerde aansluitklem: Ondersteunt een eenvoudige, veilige en stabiele contactverbinding.
• Drukplaatklem: Vergemakkelijkt de bedrading en verbetert de bevestiging van de geleider.
• Goed zicht bij montage: De plaatsing van de aansluitopeningen vereenvoudigt het bedraden.
• IP20 aan de klem: Aanraakbeveiliging in het gebied van de geïsoleerde aansluitklem.
• DIN-railmontage: Snelle integratie in gangbare verdelers en schakelkasten.
• Breed inzetbaar: Geschikt voor woningbouw, utiliteit en industriële toepassingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Artikelnaam	S203-C25
Artikelnummer fabrikant	2CDS253001R0254
EAN	4016779468206
Catalogus	Installatieautomaat
Producttype	Installatieautomaat
Serie	S200
Aantal polen	3
Nominale stroom	25 A
Uitschakelkarakteristiek	C
Schakelvermogen	6 kA
Nominale spanning volgens IEC 60898-1	400 V AC
Nominale bedrijfsspanning volgens IEC 60947-2	440 V AC
Frequentie	50/60 Hz
Isolatiespanning Ui	440 V
Stootspanningsbestendigheid Uimp	4 kV
Energiebegrenzingsklasse	3
Beschermingsgraad	IP20
Aansluittype	Schroefklem met drukplaat
Aansluitdoorsnede	tot 35 mm²
Aanhaalmoment	2,8 Nm
Montagetype	DIN-rail
Bedrijfstemperatuur	-25 °C tot +55 °C
Opslagtemperatuur	-40 °C tot +70 °C
Elektrische levensduur	20000 schakelcycli
Mechanische levensduur	20000 schakelcycli
Normen	IEC/EN 60898-1, IEC/EN 60947-2, UL1077

Praktische voordelen, toepassingsprofiel en zinvolle alternatieven voor de ABB installatieautomaat S203-C25

Dit model is vooral de juiste keuze wanneer in een installatie kortstondige inschakelpieken te verwachten zijn. Dat is typisch het geval bij klein motorbelastingen, besturingen, ventilatoren, werkplaatskringen of commercieel gebruikte stroomkringen. Ten opzichte van een ABB schakelaar met B-karakteristiek, bijvoorbeeld uit dezelfde S200-serie, schakelt de C-variant bij hogere inschakelstromen minder snel uit. Dat helpt om onnodige uitschakelingen te voorkomen. Ten opzichte van een D-karakteristiek is hij echter universeler inzetbaar voor klassieke gebouwinstallaties.

Binnen het ABB-programma is de vergelijking met vergelijkbare varianten eenvoudig: een S203-B25 is eerder geschikt voor stroomkringen met lage inschakelstromen, bijvoorbeeld bij overwegend ohmse belastingen. Een S203-D25 is sterker gericht op toepassingen met zeer hoge aanloopstromen, bijvoorbeeld bij bepaalde motoren of transformatoren. Wie in plaats van drie polen een ander aantal polen nodig heeft, vindt in de S200-serie passende uitvoeringen voor eenpolige, tweepolige, drie plus N of vierpolig concepten. Zo kan de beveiligingsoplossing exact op de verdeling worden afgestemd.

Ook in vergelijking met de markt blijft dit ABB-apparaat zeer aantrekkelijk. Vergelijkbare modellen zijn bijvoorbeeld Schneider Electric Acti9 iC60N in een vergelijkbare uitvoering, Eaton xPole LS of Hager MBN, respectievelijk vergelijkbare apparaten met C-karakteristiek. Verschillen zitten vaak in het accessoiresysteem, in de contacttechniek, in de bouwvorm of in de integratie in bestaande verdelerconcepten. Voor installaties met een ABB-systeemgedachte scoort de S203-C25 vooral met zijn afgestemde accessoires, de aanbouwbare hulpcontacten en het bekende S200-platform.

Toepassingsgebieden en extra meerwaarde van de S200-serie

• Onderverdelingen: Geschikt voor woningbouw, kantoor, werkplaats en utiliteit.
• Draaistroomkringen: Geschikt voor drie actieve geleiders in AC-netten.
• Stroomkringen met inschakelpieken: Voordelig bij C-karakteristiek.
• Machinegerichte verdelingen: Goed voor robuuste en duidelijk gestructureerde installaties.
• Modernisering: Zinvol bij vervanging of uitbreiding van bestaande ABB-verdelers.

De S200-serie beschermt kabels en leidingen volgens de relevante eisen voor overbelastings- en kortsluitbeveiliging en is ontworpen voor een hoge praktisch toepasbaarheid. De aansluitklem met drukplaat ondersteunt een veilige bedrading, terwijl de verspringende plaatsing van de openingen het zicht bij het aansluiten verbetert. Het accessoire-assortiment breidt de toepassingsmogelijkheden in de verdeler uit en vergemakkelijkt de opbouw van passende beveiligings- en meldoplossingen. Talrijke toelatingen ondersteunen bovendien het gebruik in veel markten en projectomgevingen. Voor levering wordt elk apparaat intensief getest, wat de professionele standaard van de serie extra onderstreept.

De ABB S203-C25 is een overtuigende keuze voor iedereen die op zoek is naar een krachtige, normconforme en montagevriendelijke 3-polige installatieautomaat met C-karakteristiek voor veeleisende standaardtoepassingen.
