Stroomrailadapter EEK 25 A – Busbar-adapter 25A 32431 – Wöhner – 4021267324315:

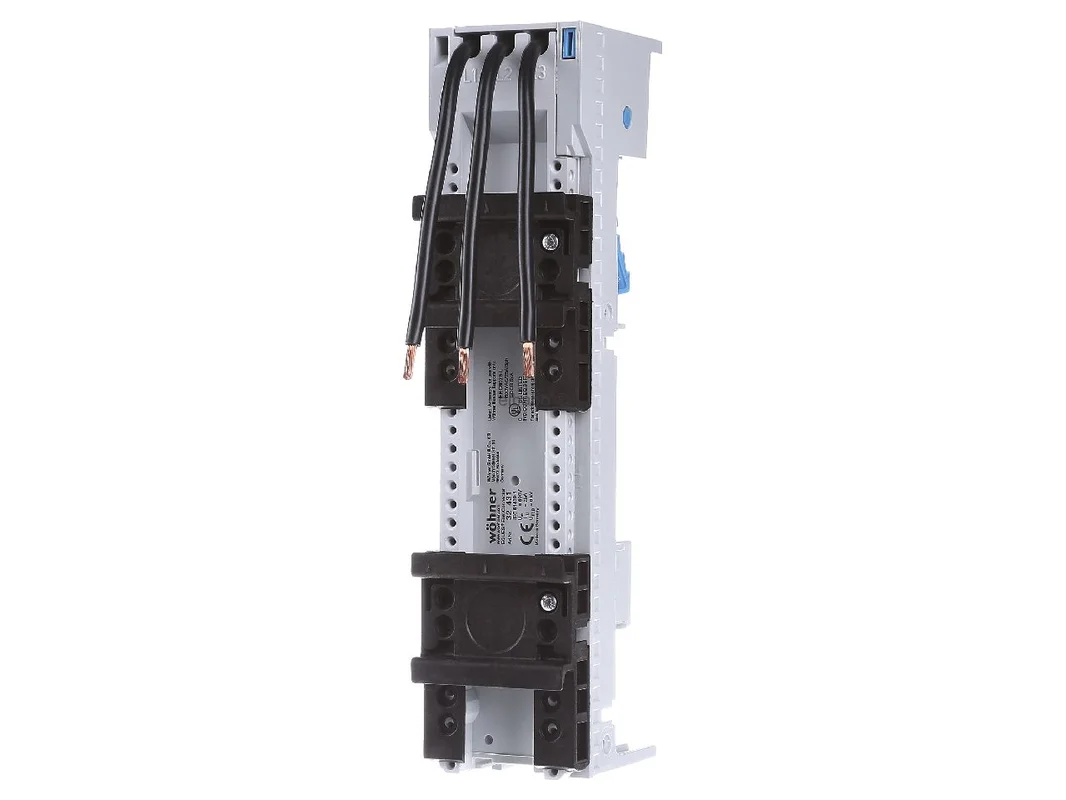

De Wöhner railadapter EEC 25A 2 draagrails 690V IEC 61439-1 32431 is ontworpen voor de veilige en flexibele opbouw van verdeelkasten en schakelsystemen. Het model maakt de uitrusting met twee draagrails mogelijk en is geschikt voor toepassingen waarbij een compacte, normconforme en netjes gestructureerde montage op rails gevraagd is. Met 25 A nominale stroom, 690 V AC volgens IEC en een doordachte constructie ondersteunt de adapter een efficiënte integratie van apparaten in de systeemopbouw.

Wöhner railadapter 32431 voor compacte en normconforme opbouwconcepten

De adapter is ontworpen voor een praktijkgerichte montage in industriële verdeelsystemen. Twee verschuifbare draagrails bieden speelruimte bij de plaatsing van inbouwapparaten en helpen om de beschikbare ruimte in de schakelkast beter te benutten. De EEC-uitvoering is geschikt voor rails met een dikte van 5 tot 10 mm en past in toepassingen met 60 mm railafstand. Daarmee is de railadapter een sterke oplossing voor gestructureerde energieverdeling, modernisering en seriematige opbouw.

Producthighlights voordelen

• Normconform gebruik: Ontworpen voor toepassingen volgens IEC 61439-1.
• Nominale spanning tot 690 V AC: Geschikt voor veel taken in verdeel- en schakelsystemen.
• 25 A nominale stroom: Passend voor compacte opbouwen met een duidelijk gedefinieerd belastingsbereik.
• Twee draagrails: Biedt meer vrijheid bij de uitrusting met modulaire apparaten.
• Verschuifbare draagrails: Vergemakkelijken de aanpassing aan de apparaatopbouw.
• Voor 5 tot 10 mm raildikte: Dekt een gangbaar bereik in de installatietechniek af.
• Systeemgeschikt voor 60 mm afstand: Goede keuze voor typische railsystemen.
• Compacte adapterbreedte: Ondersteunt een ruimtebesparende integratie.
• Nette montagebasis: Geschikt voor geordende bedrading en een duidelijke opbouw.
• Merkkwaliteit van Wöhner: Ontwikkeld voor professionele toepassingen in de energieverdeling.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Wöhner
Artikelnaam	Wöhner railadapter EEC 25A 2 draagrails 690V IEC 61439-1 32431
Artikelnummer fabrikant	32431
EAN	4021267324315
Catalogus	Railadapters
Producttype	Railadapter
Uitvoering	EEC
Uitrusting met draagrails	2 draagrails
Draagrails	2 verschuifbare draagrails
Nominale stroom In	25 A
Nominale spanning AC	690 V
Norm	IEC 61439-1
Min. raildikte	5 mm
Max. raildikte	10 mm
Breedte van de adapter	45 mm
Railbreedte	200 mm
Railafstand	60 mm
Geleiderdoorsnede	AWG 12 / 4 mm²
Opmerking over de rail	Geschikt voor rails 12, 15, 20, 25, 30 x 5, 10 en profielrails

Flexibele apparaatuitrusting, systeemvoordelen en zinvolle alternatieven

In de praktijk scoort de adapter met een duidelijke taak: hij creëert een stabiele basis voor de opbouw met modulaire apparaten op twee draagrails. Dat is vooral voordelig wanneer in de schakelkast meerdere componenten netjes uitgelijnd en zo ruimtebesparend mogelijk moeten worden gemonteerd. De verschuifbare draagrails helpen bij de fijne afstemming in de binnenopbouw en vergemakkelijken de aanpassing aan verschillende apparaatbreedtes.

• Meer flexibiliteit in de opbouw: Twee draagrails bieden meer opties dan uitvoeringen met slechts één rail.
• Betere ruimtebenutting: Geschikt voor compacte verdeelkasten met een duidelijke structuur.
• Eenvoudigere plaatsing van apparaten: De verschuifbare uitvoering ondersteunt een nauwkeurige positionering.
• Goede keuze voor ombouw: Praktisch bij modernisering of uitbreiding van bestaande systemen.
• Systeemgerichte inzet: Ontwikkeld voor typische Wöhner-toepassingen op het gebied van rails en draagrails.

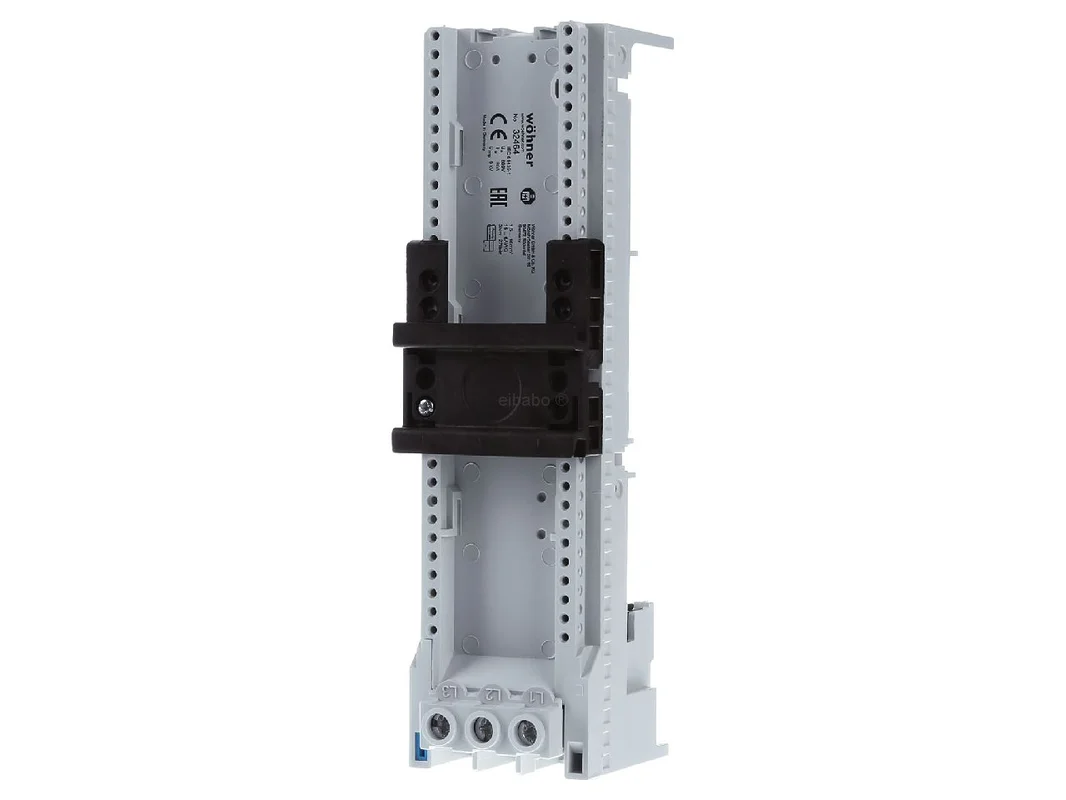

Binnen het Wöhner-assortiment is model 32431 vooral interessant wanneer twee draagrails nodig zijn en een nominale stroom van 25 A voldoende is. Een vergelijkbaar product is de Wöhner 32441 met één draagrail en 32 A. Deze is eerder geschikt voor toepassingen met een geringere ruimtebehoefte op de montagerail, terwijl de 32431 voordelen biedt bij de parallelle uitrusting van meerdere inbouwapparaten. Ook in deze productomgeving zijn varianten zoals 32436 te vinden, die qua opbouw vergelijkbaar kunnen zijn, maar afhankelijk van de uitvoering kunnen afwijken in systeemgegevens of uitrusting.

In vergelijking met producten van andere gerenommeerde fabrikanten kunnen adapters van Siemens, Rittal of Jean Müller afhankelijk van de systeemopbouw als alternatief worden beschouwd. Belangrijke verschillen liggen meestal in de systeembinding, de vorm van de railopname, de mechanische uitvoering en de compatibiliteit met de betreffende railsystemen. Juist bij railadapters is daarom niet alleen de stroomwaarde belangrijk, maar vooral ook het samenspel van railafstand, railmaat, dikte en draagrailconcept.

Toepassingsgebieden en aanvullende systeemdetails

• Schakelinstallatiebouw: Voor de gestructureerde opbouw van verdeelkasten en energieverdelingen.
• Industriële installaties: Geschikt voor normconforme integratie van apparaten op draagrails.
• Modernisering: Zinvol bij retrofitting en aanpassing van bestaande systemen.
• Seriematige opbouw: Voordelig bij terugkerende schakelkastconcepten.
• Ruimtekritische inbouwsituaties: Nuttig bij compacte plaatsing van componenten.

Daarnaast zijn voor de selectie de afmetingen en systeemgegevens van de adapter belangrijk. Het model is ontworpen voor een uitrusting met twee draagrails, heeft een adapterbreedte van 45 mm, is bedoeld voor een railbreedte van 200 mm en werkt met een railafstand van 60 mm. Het is geschikt voor raildiktes van 5 tot 10 mm. Daarmee kan de adapter gericht in passende railsystemen worden ingepast. De uitvoering met voorgemonteerde leidingen in AWG 12 respectievelijk 4 mm² ondersteunt een vlotte en nette opbouw in een professionele omgeving.

De Wöhner railadapter 32431 is een doordachte oplossing voor iedereen die een compacte, normconforme en flexibel uitrustbare adapter voor railsystemen met twee draagrails zoekt.
