Description

Tweetraps klem 0,08-2,4qmm grijs L/L – Doorvoeraansluitklem 5mm 24A 870-501 – WAGO – 4044918630863:

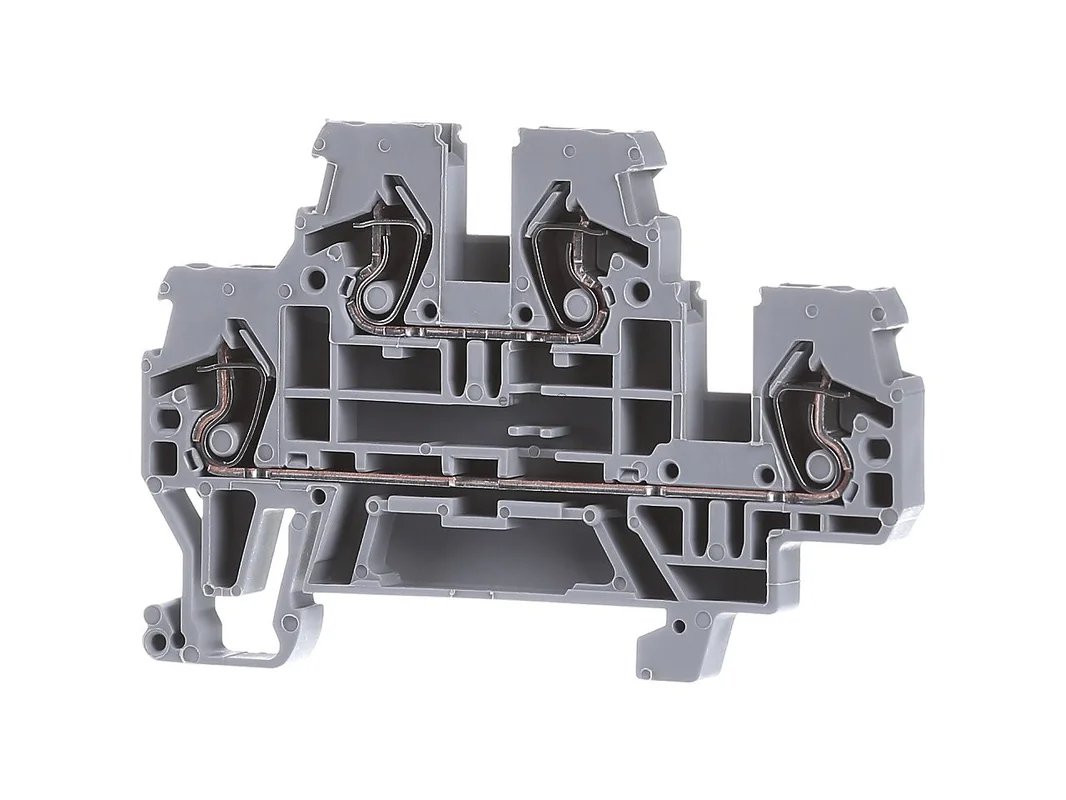

De WAGO dubbeldeks-doorvoerklem rijgklem 4-polig grijs 0,08-2,4qmm grijs L/L 870-501 is ontworpen voor een duidelijke, ruimtebesparende en veilige bedrading op montagerails. Als dubbeldeksklem met twee niveaus en vier aansluitpunten combineert zij een hoge aansluitdichtheid met een nette kabelgeleiding. De beproefde CAGE CLAMP® techniek zorgt voor een onderhoudsarme aansluiting van vele geleidersoorten en ondersteunt een snelle montage in de schakelkast, in de verdeelbouw en in de industriële elektrische installatie.

Efficiënte dubbeldeksklem voor geordende bedrading op de montagerail

De grijze rijgklem is ontworpen als doorvoer-/doorvoerklem L/L en is geschikt voor montagerails 35 x 15 en 35 x 7,5. Door de tweelaagse bouwvorm kan de beschikbare ruimte in de schakelkast beter worden benut zonder het overzicht te verliezen. De frontinvoer vergemakkelijkt de bedrading, terwijl de compacte bouwvorm een professionele installatie met goede toegankelijkheid ondersteunt.

Producthighlights voordelen

• Dubbeldeksconstructie: Twee niveaus zorgen voor meer aansluitdichtheid bij dezelfde raillengte.
• 4-polige uitvoering: Vier aansluitpunten voor een gestructureerde kabelgeleiding.
• Doorvoerfunctie L/L: Ideaal voor het veilig doorverbinden van potentialen.
• CAGE CLAMP® aansluiting: Beproefde veerkrachttechniek voor vele geleidersoorten.
• Onderhoudsarm: Natrekken van schroefverbindingen is niet nodig.
• Tijdbesparende montage: Geleiders kunnen snel en netjes worden aangesloten.
• Zonder voorbehandeling van veel geleiders: Adereindhulzen zijn afhankelijk van het geleidertype niet per se nodig.
• Voor fijne en massieve geleiders: Flexibel in het dagelijks gebruik van besturing en verdeling.
• Ruimtebesparend: Bijzonder zinvol bij een dichte bezetting in de schakelkast.
• Goed afleesbare kleurstelling: De grijze behuizing past in veel standaardconcepten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	WAGO dubbeldeks-doorvoerklem rijgklem 4-polig grijs 0,08-2,4qmm grijs L/L 870-501
Artikelnummer fabrikant	870-501
EAN	4044918630863
Catalogus	Doorvoerklem
Producttype	Dubbeldeks-rijgklem / doorvoerklem
Serie	870
Uitvoering	Doorvoer-/doorvoerklem L/L
Aantal polen	4
Aantal niveaus	2
Aantal potentialen	2
Nominale doorsnede	2,5 mm²
Geleiderdoorsnede	0,08 tot 2,5 mm²
AWG-bereik	28 tot 12 AWG
Aansluittechniek	CAGE CLAMP®
Aansluittype	Veerkrachtaansluiting / klembeugel
Geleiderinvoer	Frontinvoer
Montagetype	Montagerail
Geschikte montagerails	35 x 15 en 35 x 7,5
Nominale spanning	500 V
Nominale stroom	24 A
Nominale stootspanning	6 kV
Vervuilingsgraad	3
Max. isolatiediameter	4,4 mm
Striplengte	6 tot 7 mm
Materiaal isolatiehuis	PA 6.6
Kleur	Grijs

Voordelen in de schakelkast en afbakening ten opzichte van vergelijkbare klemmen

In de praktijk scoort de WAGO dubbeldeks-doorvoerklem rijgklem 4-polig grijs 0,08-2,4qmm grijs L/L 870-501 vooral daar waar veel geleiders in een kleine ruimte veilig en overzichtelijk moeten worden geleid. De twee niveaus helpen om bedradingswegen kort te houden en het potentiaal netjes door te lussen. Dat is vooral voordelig in de besturingsbouw, in onderverdelingen, in machines en in industriële installaties.

• Meer overzicht: Twee klemstelniveaus verminderen de benodigde ruimte op de montagerail.
• Snelle bedrading: De veerkrachttechniek vereenvoudigt terugkerende aansluitwerkzaamheden.
• Hoge flexibiliteit: Geschikt voor verschillende geleidersoorten en fijne doorsnedegradaties.
• Nette potentiaalgeleiding: Als doorvoerklem ideaal voor duidelijk gestructureerde stroompaden.

Vergeleken met eenvoudige doorvoerklemmen met slechts één niveau biedt een dubbeldeksklem bij een vergelijkbaar railoppervlak een hogere aansluitdichtheid. Binnen het WAGO-programma zijn daarnaast ook varianten met beschermingsleiderfunctie, scheidingsfunctie of een ander aantal polen gebruikelijk. Zulke uitvoeringen zijn zinvol wanneer stroomkringen moeten worden getest, gescheiden, overbrugd of geaard. Deze uitvoering is daarentegen ontworpen voor het compact en direct doorverbinden van geleiders.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn bijvoorbeeld te vinden bij Phoenix Contact, Weidmüller en ABB. Daar zijn eveneens meerlaagse rijgklemmen voor DIN-rails verkrijgbaar. Verschillen zitten vaak in het betreffende aansluittype, het toebehorensysteem, de markeringsoplossingen en de bediening bij bruggen of testadapters. De compatibiliteit van toebehoren is in de regel fabrikantsspecifiek, daarom wordt bij bestaande klemmenrijen meestal het gebruik binnen hetzelfde systeem aanbevolen.

Toepassingsgebieden en aanvullende praktische info over de CAGE CLAMP® techniek

Deze dubbeldeksklem uit de serie 870 ondersteunt een nette en ordelijke elektrische installatie wanneer ruimte, snelheid en betrouwbaarheid tegelijk gevraagd zijn. Voor de geleideraansluiting wordt een striplengte van 6 tot 7 mm aanbevolen. De CAGE CLAMP® universele aansluiting werkt met een kooiveer en maakt de aansluiting van alle gangbare geleidersoorten mogelijk zonder uitgebreide voorbereiding. Daardoor neemt de montage-inspanning af en blijft de installatie ook bij veel klemplaatsen goed beheersbaar.

• Schakelkastbouw: Voor geordende bedrading bij hoge verpakkingsdichtheid.
• Industriële installaties: Geschikt voor robuuste en onderhoudsarme aansluitoplossingen.
• Gebouwtechniek: Geschikt voor onderverdelingen en stuurvelden.
• Machinebouw: Praktisch bij duidelijke potentiaalwegen en compacte bouwvorm.
• Modernisering: Zinvol bij het achteraf uitrusten van bestaande DIN-railsystemen.

De combinatie van dubbeldeksconstructie, 4-polige uitvoering en CAGE CLAMP® techniek maakt deze WAGO rijgklem tot een sterke oplossing voor professionele bedrading met een hoog overzicht en efficiënt ruimtegebruik.
