Description

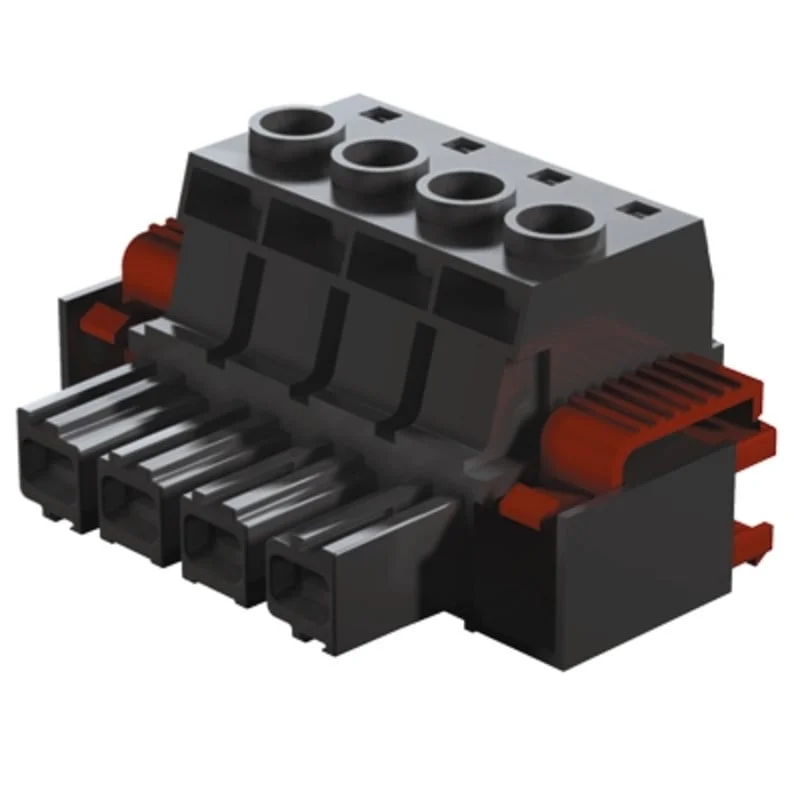

PCB connector (wire connection), 1000 V, 78.3 A, Pitch in mm: 10.16, 1
| Klasse | Kabelconnector voor printplaatconnector |
| Merk | Weidmuller |
| Serie | OMNIMATE Power – series BU/SU 10.16 |
| Materiaal behuizing | Kunststof |
| Kleur behuizing | Zwart |
| Aantal polen | 3 |
| Vervuilingsgraad | 2 |
| Uitvoering elektrische aansluiting | Schroefaansluiting |
| Coating behuizing | Niet gecoat |
| Nom. (meet)spanning | 1000 V |
| Toegekende stootspanning | 8 kV |
| Overspanningscategorie | III |
| Materiaal contactcoating | Zilver |
| Materiaal contact | Koper |
| Met aardgeleider | Nee |
| Beschermingsgraad (IP), gemonteerd | IP20 |
| Aantal insteekcontactrijen | 1 |
| Hoek contact/geleideraansluiting | 90° (verticaal naar boven) |
| Aansluitbaar kabeltype | Ronde kabel |
| Verbindingswijze | Flexibele printplaatverbinder |
| Contactuitvoering | Contrastekker (female) |
| Bedrijfstemperatuur | -50 – 130 °C |
| Aansluitbare geleiderdoorsnede meerdraads | 6 – 16 mm² |
| Rastermaat aansluitingen | 10.16 mm |
| Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls | 0.5 – 16 mm² |
| Aansluitbare geleiderdoorsnede eendraads | 0.2 – 16 mm² |
| Rastermaat contact | 10.16 mm |
| Aansluitbare geleiderdoorsnede fijndraads met adereindhuls | 0.25 – 16 mm² |
| Materiaal isolatielichaam | Polyamide (PA) |
| Nom. (meet)stroom In | 70.6 A |
| Categorieën | Verbindingsmaterialen |
