Schakelactor 12-voudig, 10A, REG – Schakelactor voor KNX domotica SA/S12.10.2.2 – ABB – 2CDG110260R0011 – 4016779066617:

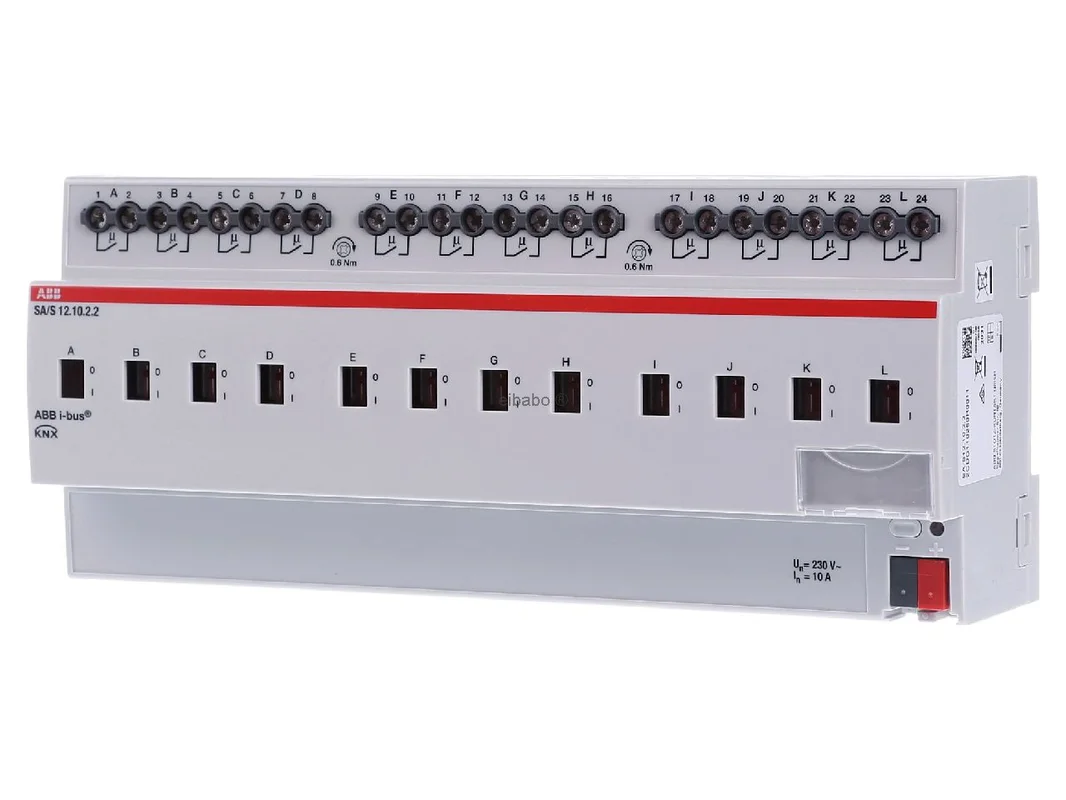

De ABB KNX schakelactor 12-voudig 10A REG potentiaalvrij SA/S12.10.2.2 is een krachtige oplossing voor het nauwkeurig schakelen van elektrische verbruikers in moderne KNX-installaties. Met twaalf onafhankelijke, potentiaalvrije contacten is het apparaat ideaal voor woningbouw, utiliteitsbouw en veeleisende automatiseringsprojecten. De aansturing verloopt via ABB i-bus® KNX en maakt een nette, flexibele integratie in centrale verdelers mogelijk.

Krachtige KNX schakeltechniek voor veel verbruikers en een duidelijke systeemstructuur

De schakelactor overtuigt door een hoge kanaaldichtheid, betrouwbare relaisschakeltechniek en een praktische handbediening direct op het apparaat. Elke uitgang kan afzonderlijk worden geschakeld, terwijl de actuele status duidelijk wordt weergegeven. Daardoor is de actor geschikt voor licht, stopcontacten, ventilatie, hulpaandrijvingen en vele andere schakeltaken. De 10A-serie is bovendien ontworpen voor ohmse, inductieve en capacitieve belastingen evenals voor fluorescentielampbelastingen volgens DIN EN 60669.

Producthighlights voordelen

• 12-voudige uitvoering: Veel verbruikers kunnen centraal via slechts één apparaat worden geschakeld.
• Potentiaalvrije contacten: Hoge flexibiliteit bij de integratie van verschillende lastsoorten en fasen.
• 10 A per uitgang: Geschikt voor talrijke typische schakeltaken in het gebouw.
• KNX-integratie: Nette integratie in automatiseringsconcepten met scènes, centrale functies en tijdslogica.
• Handbediening op het apparaat: Snelle controle en bediening direct in de verdeler.
• Statusweergave per kanaal: Goed overzicht bij ingebruikname, service en diagnose.
• Voor veel lastsoorten: Ook geschikt voor inductieve, capacitieve en fluorescentielampbelastingen.
• Centrale REG-montage: Ideaal voor gestructureerde installaties op DIN-rail.
• ABB i-bus® KNX: Bewezen systeembasis voor professionele gebouwautomatisering.
• Praktisch in het project: Bijzonder sterk bij veel schakelkringen in één verdeler.

Intelligente toepassingsgebieden voor meer comfort en efficiëntie

• Lichtsturing: Schakelen van verlichtingsgroepen in gangen, kantoren, woonruimtes of technische zones.
• Stopcontactgroepen: Gericht schakelen van verbruikersgroepen voor comfort en energiebesparing.
• Centrale uit: Meerdere lasten kunnen via scènes of centrale commando’s gezamenlijk worden geschakeld.
• ladenscheiding: Niet-benodigde stroomkringen kunnen tijd- of statusafhankelijk worden gedeactiveerd.
• Gebouwzones: Verdiepingen, functionele ruimtes of huureenheden kunnen duidelijk worden gescheiden.
• Technische aansturing: Geschikt voor hulpfuncties zoals ventilatoren, pompen of signaalgevers.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX schakelactor 12-voudig 10A REG potentiaalvrij SA/S12.10.2.2
EAN	4016779066617
Fabrikant	ABB
Artikelnummer	2CDG110260R0011
Catalogus	Schakelactor
Bussysteem	KNX TP, ABB i-bus® KNX
Montagewijze	REG, DIN-rail volgens EN 60715
Aantal uitgangen	12
Contacttype	potentiaalvrij
Nominale stroom	10 A per uitgang
Busspanning	21 tot 32 V DC
Stroomopname bus	< 12 mA
Handbediening	ja, per uitgang
Statusweergave	ja, per kanaal
Geschikte lastsoorten	ohms, inductief, capacitief, fluorescentielampbelastingen volgens DIN EN 60669
Verschillende fasen aansluitbaar	ja
Inbouwbreedte	12 TE
Inbouwdiepte	ca. 64,5 mm
Beschermingsgraad	IP20
Opslagtemperatuur	-25 °C tot +55 °C
Goedkeuring	KNX gecertificeerd

Flexibele schakeloplossing voor KNX-projecten met een hoog aantal kanalen

Dit apparaat toont zijn sterke punten vooral in projecten met veel schakelkringen. In kantoorruimtes, eengezinswoningen met centrale verdeling of in kleinere utiliteitsgebouwen kunnen verlichting, stopcontactgroepen en technische verbruikers overzichtelijk worden gebundeld. De potentiaalvrije contacten vergroten het toepassingsgebied aanzienlijk, omdat verschillende lasten en ook verschillende fasen flexibel kunnen worden aangesloten.

Een wezenlijk voordeel ligt in de combinatie van een hoog aantal uitgangen, duidelijke statusweergave en directe handbediening. Dat vergemakkelijkt zowel de eerste ingebruikname als de latere service. Juist in de schakelkast bespaart de 12-voudige uitvoering ruimte en vermindert zij de inspanning bij de keuze van apparaten.

• Hoge kanaaldichtheid voor centrale en gestructureerde KNX-verdelingen.
• Potentiaalvrije relais voor veelzijdige schakeltaken in woningbouw en utiliteitsbouw.
• Geschikt voor typische lichtkringen, stopcontacten en technische verbruikers.
• Goede servicevriendelijkheid door handschakeling en zichtbare kanaaltoestanden.
• Nette integratie in scènes, tijdfuncties, centrale commando’s en logica.
• Bijzonder zinvol bij projecten met veel gelijksoortige schakeltaken.

Binnen de ABB-familie zijn er schakelactoren met 2, 4 of 8 kanalen van dezelfde 10A-klasse. Deze varianten zijn zinvol wanneer minder verbruikers worden geschakeld of wanneer de verdeling kleinschaliger is opgebouwd. De 12-voudige versie is daarentegen de juiste keuze wanneer een groot aantal lasten in één apparaat moet worden samengebracht.

Ten opzichte van kleinere ABB-schakelactoren biedt deze uitvoering een betere benutting van de verdeelruimte en vaak een eenvoudigere structuur van de groepsadressen bij gelijksoortige lasten. Wie veel lichtkringen of meerdere ruimtezones centraal wil schakelen, profiteert bijzonder van dit aantal kanalen.

Kleinere uitvoeringen van dezelfde fabrikant zijn vaak geschikt voor afzonderlijke ruimtes, verdiepingen met een gering aantal kanalen of retrofitprojecten met beperkte ruimte. De 12-voudige variant is eerder gericht op centrale verdelers in nieuwbouw, renovatie of commerciële projecten. Zij vermindert het aantal afzonderlijke apparaten en zorgt voor een duidelijke kanaalorganisatie.

Voor toepassingen met dimtaken of zonwering zijn daarentegen gespecialiseerde ABB-actoren de betere keuze. Een schakelactor zoals dit model is ideaal wanneer echte aan- en uitfuncties centraal staan en geen stuur- of dimfunctie nodig is.

Vergelijkbare KNX-schakelactoren zijn bijvoorbeeld verkrijgbaar in vergelijkbare klassen van MDT, Hager of Siemens. MDT staat vaak bekend om zeer uitgebreide applicaties en brede ETS-opties. Hager scoort vaak met een duidelijke systeemnabijheid in merkzuivere installaties. Siemens wordt vaak ingezet in commerciële omgevingen met focus op systematische gebouwintegratie.

In direct gebruik zijn de basisfuncties in de KNX-omgeving meestal vergelijkbaar, zoals schakelen, statusmelding en scène-oproep. Verschillen worden vooral zichtbaar in de ETS-structuur, in de omvang van de parameters en in de bedieningslogica van de applicatie. Voor een nette integratie in bestaande ABB i-bus® KNX-projecten is dit model bijzonder passend.

In ETS is het aan te raden de twaalf kanalen direct per functie en ruimte duidelijk te benoemen, bijvoorbeeld „Licht kantoor 1“, „Stopcontacten keuken“ of „Ventilator techniek“. Zo blijft het project ook bij latere uitbreidingen overzichtelijk en onderhoudbaar. Voor elke last moet een eigen schakelobject en, indien gebruikt, een apart statusobject op eenduidige groepsadressen worden geplaatst.

Praktisch is een structuur met hoofdgroepen per discipline, middengroepen per verdieping en ondergroepen per functie. Een voorbeeld: Licht begane grond, gang, schakelen en Licht begane grond, gang, status. Zo blijft de diagnose eenvoudig en kunnen visualisaties netjes worden gekoppeld.

Voor centrale functies loont het om extra groepsadressen aan te leggen voor „Centrale uit“, „Afwezigheid“ of „Nachtbedrijf“. Daarmee kunnen meerdere kanalen gezamenlijk worden aangestuurd zonder de individuele bediening te verliezen. Bij technische lasten zoals ventilatoren of pompen is een terugmelding van de schakeltoestand bijzonder zinvol, zodat visualisatie en service altijd de werkelijke toestand tonen.

Wanneer in een project verschillende fasen worden gebruikt, moet de kanaaltoewijzing in ETS en in het verdeelplan exact overeenkomen. Dat bespaart tijd bij de ingebruikname en voorkomt verwisselingen bij service. Ook een duidelijke commentaarstructuur van de groepsadressen betaalt zich bij grotere KNX-installaties duidelijk terug.

Wie veel verbruikers veilig, flexibel en professioneel in KNX wil integreren, kiest met deze schakelactor voor een doordachte oplossing voor de verdeler. De combinatie van twaalf potentiaalvrije uitgangen, 10 A schakelvermogen, handbediening en duidelijke statusweergave maakt hem tot een overtuigende keuze voor veeleisende projecten in woningbouw en utiliteitsbouw.

Zo ontstaat een robuuste basis voor efficiënte gebouwautomatisering met een nette structuur, hoge geschiktheid voor dagelijks gebruik en sterke ABB-systeemkwaliteit.
