Description

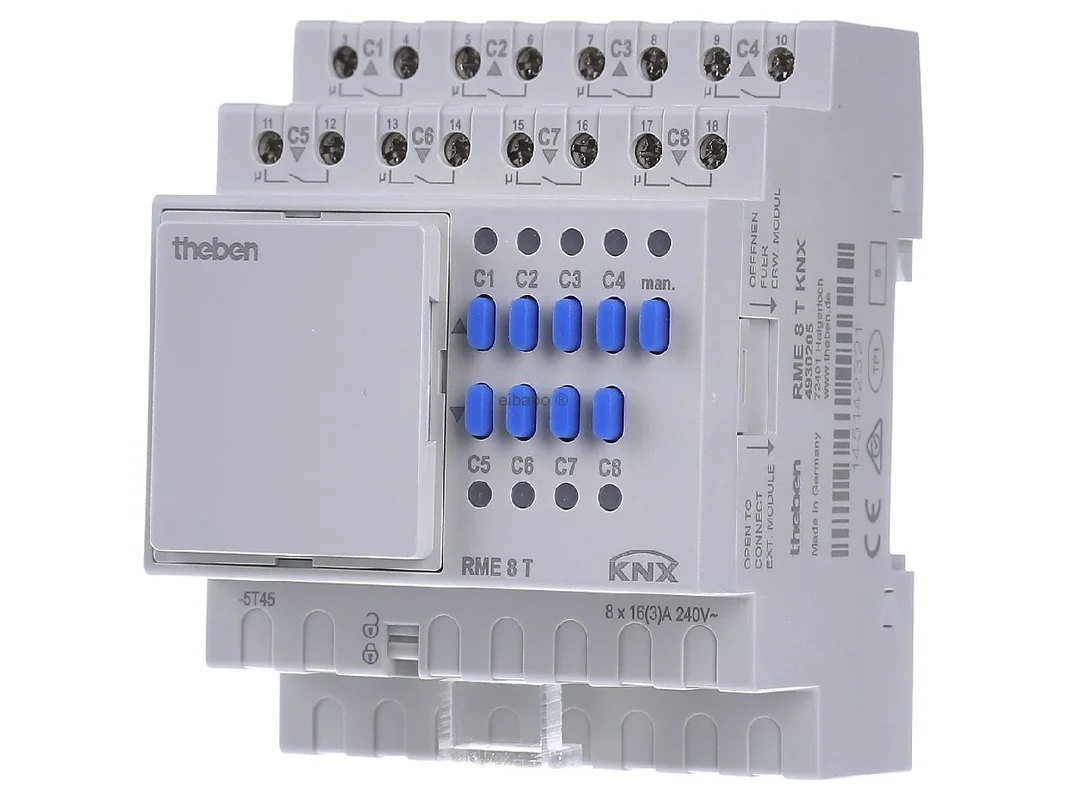

Uitbreidingsmodule voor KNX, schakelactor 8-voudig of jaloezieactor 4-voudig, MIX2 RME 8 T KNX – Theben – 4930205 – 4003468490822:

De Theben KNX-uitbreidingsmodule schakelactor 8-voudig jaloezieactor 4-voudig MIX2 RME 8 T KNX 4930205 is de flexibele oplossing voor de uitbreiding van moderne KNX-installaties in woningbouw en utiliteitsbouw. Als MIX2-uitbreidingsmodule vult hij een passend basisapparaat aan met 8 schakelkanalen of 4 jaloeziekanalen en combineert hij een hoge functiedichtheid met een duidelijke systeemlogica. Zo kunnen verlichting, rolluiken, jaloezieën, dakramen of ventilatiekleppen nauwkeurig en praktijkgericht worden aangestuurd.

Flexibele KNX-uitbreidingsmodule voor schakelen en zonwering in het MIX2-systeem

De compacte bouwvorm voor de DIN-rail, de duidelijke kanaalstructuur en de comfortabele handbediening direct op het apparaat maken deze uitbreidingsmodule tot een sterke keuze voor professionele KNX-projecten. Elk kanaal beschikt over een led-statusindicatie. Daar komen centrale schakelcommando’s, scenefuncties, terugmeldobjecten en logische koppelingen bij voor een nette automatiseringsstrategie in het gebouw.

Producthighlights voordelen

• Hoge flexibiliteit: Te gebruiken als 8-voudige schakelactor of 4-voudige jaloezieactor in het Theben MIX2-systeem.
• Modulair uitbreidbaar: Ideaal voor de gerichte uitbreiding van bestaande MIX2-installaties met een passende basismodule.
• Relaisuitgangen met reserves: Geschikt voor veel typische schakelbelastingen in woningbouw en utiliteitsbouw.
• Handmatige bediening: Handschakelaars met statusindicatie maken snelle tests direct op het apparaat mogelijk.
• Ook zonder busspanning: Handbediening en statusindicatie ondersteunen service en diagnose ter plaatse.
• Nette terugmelding: Voor elk kanaal is een eigen terugmeldobject beschikbaar.
• Centrale functies: Ondersteunt permanent-aan, permanent-uit, centraal schakelen en scènes.
• Praktijkgerichte schakeltypes: Aan, uit, impuls, vertraging en trappenhuisverlichting met voorwaarschuwing volgens DIN 18015-2.
• Logische koppelingen: Blokkeren, EN, vrijgeven en OF voor een duidelijke bedrijfslogica.
• Servicevriendelijke opbouw: Basisapparaat en busaankoppeling zijn mechanisch scheidbaar.

Intelligente functies voor veeleisende KNX-toepassingen

• Lichtregeling: Schakelt verlichtingskringen centraal of ruimtegebonden met terugmelding naar visualisatie en drukknoppen.
• Zonwering: Stuurt jaloezieën, rolluiken en zonwering aan met duidelijke kanaaltoewijzing.
• Scènebedrijf: Licht en zonwering kunnen in scènes worden opgeslagen en doelgericht worden opgeroepen.
• Centrale commando’s: Praktisch voor kantoor, hotel, school of woonhuis met verzamelcommando’s per zone.
• Geprioriteerde objecten: Vergemakkelijken de uitvoering van belangrijke centrale of veiligheidscommando’s.
• Trappenhuisfunctie: Zinvol voor gangen, nevenruimtes en technische ruimtes met voorwaarschuwing.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben KNX-uitbreidingsmodule schakelactor 8-voudig jaloezieactor 4-voudig MIX2 RME 8 T KNX 4930205
EAN	4003468490822
Fabrikant	Theben
Catalogus	Schakelactor
Systeem	KNX MIX2-uitbreidingsmodule
Functie	8 schakelkanalen of 4 jaloeziekanalen
Montagetype	Rijinbouw, DIN-rail
Breedte	4 TE
Aantal kanalen	8 schakelkanalen / 4 jaloeziekanalen
Contacttype	Maakcontact, parametriseerbaar afhankelijk van de functie
Schakelstroom	max. 16 A
Nominale spanning uitgangen	110 tot 230 V AC
Led-belasting	max. 600 W
Gloeilampbelasting	tot 2000 W
Belasting fluorescentielampen	tot 1300 W parallel gecompenseerd
Handbediening	Ja, direct op het apparaat
Statusindicatie	Led per kanaal
Busaansluiting	via MIX2-basisapparaat
Busaankoppeling	mechanisch scheidbaar in systeemverbinding
Beschermingsgraad	IP20

Meer ruimte voor licht, aandrijving en logica in de modulaire KNX-verdeler

Deze uitbreidingsmodule is de juiste keuze wanneer in een bestaande KNX-installatie extra schakelkringen of extra aandrijvingen voor zonwering nodig zijn. De modulaire MIX2-structuur vergemakkelijkt de planning in de verdeler en zorgt voor een duidelijke scheiding tussen basisapparaat en uitbreiding. Dat bespaart tijd bij retrofit, service en latere aanpassing van gebruikszones.

Het apparaat is bijzonder sterk daar waar licht en zonwering in één helder KNX-concept worden samengebracht. De combinatie van relaisuitgangen, centrale objecten, scènes en terugmeldingen maakt een zeer geordende opbouw van groepsadressen en functies mogelijk. Dat is een echt voordeel in wooncomplexen, kantoren, praktijken of kleinere bedrijfseenheden.

• Breidt bestaande MIX2-installaties gericht uit zonder volledige ombouw.
• Ideaal voor verdiepingen, zones of gevels met extra schakel- of bewegingsbehoefte.
• Per kanaal duidelijk herkenbare toestanden door led-indicatie.
• Handbediening direct op het apparaat vereenvoudigt inbedrijfstelling en foutopsporing.
• Scènes en centrale commando’s ondersteunen uniforme processen in het gebouw.
• Terugmeldobjecten helpen bij visualisatie, centrale besturing en diagnose.
• Logische functies ontlasten externe logica en creëren duidelijke prioriteiten.

In het Theben-portfolio is de RME 8 T KNX bedoeld als MIX2-uitbreidingsmodule voor projecten waarin een bestaand basisapparaat moet worden uitgebreid. Ten opzichte van een basismodule zoals de RMG 8 T KNX ontbreekt hier de zelfstandige basis met busaankoppeling als startpunt van de combinatie. Daarvoor is de module ideaal wanneer al een MIX2-basisapparaat aanwezig is en extra kanalen nodig zijn.

Vergeleken met jaloezie-uitbreidingen zoals de JME 4 T KNX biedt dit model een grotere veelzijdigheid, omdat het zowel voor schakeltaken als voor zonwering kan worden gebruikt. Dat maakt het bijzonder interessant voor gemengde toepassingen in de verdeler, waarbij licht, rolluiken en technische aandrijvingen in één systeemverbinding worden gepland.

Wie geen modulaire uitbreiding nodig heeft, vindt bij Theben met compacte FIX- of RM-apparaten alternatieven voor duidelijk afgebakende taken. Deze zijn eerder geschikt voor vaste kanaalconfiguraties. Het MIX2-principe scoort daarentegen met meer vrijheid bij uitbreiding en herbestemming.

Een basisapparaat zoals de RMG 8 T KNX dient als centrale basis van een MIX2-streng en is nodig voor de start van de installatie. De voorliggende uitbreidingsmodule vult deze basis aan met extra uitgangen. In de praktijk betekent dat: wie een nieuwe installatie opbouwt, begint met het basisapparaat. Wie meer kanalen nodig heeft, breidt uit met de RME 8 T KNX.

Pure jaloeziemodules uit de reeks zijn sterker gericht op bewegingsfuncties. Dit model is vooral geschikt wanneer in hetzelfde project schakelbelastingen en aandrijvingen op vergelijkbare wijze moeten worden uitgebreid of wanneer het latere gebruik open moet blijven. Juist deze flexibiliteit is een groot voordeel van het MIX2-systeem.

Vergelijkbare KNX-oplossingen zijn er bijvoorbeeld van MDT, ABB en Gira. Een MDT-schakel- of jaloezieactor met een vergelijkbaar aantal kanalen is vaak ontworpen voor een hoge functiedichtheid in één enkel apparaat. Het Theben-model onderscheidt zich vooral door het modulaire MIX2-concept, dat stapsgewijze uitbreiding vergemakkelijkt.

ABB biedt eveneens krachtige schakel- en jaloezieactoren voor de verdeler. Het verschil is dat bij Theben de modulaire combinatie van basisapparaat en uitbreiding een duidelijk voordeel is wanneer latere aanpassingen al in de planning moeten worden meegenomen.

Gira-actoren zijn vaak gericht op klassieke centrale verdeling en brede systeemintegratie. In gemengde projecten met focus op modulaire retrofit en vrije kanaalplanning is het Theben MIX2-concept vaak bijzonder praktijkgericht. De KNX-communicatie blijft daarbij systeemspecifiek compatibel op basis van gangbare groepsadressen en datapointtypen.

In ETS moet eerst duidelijk worden vastgelegd welke kanalen als schakelkanaal en welke als jaloeziekanaal worden gebruikt. Een duidelijke benaming zoals „BG licht gang“, „1e verdieping zuid zonwering“ of „Praktijk ventilatieklep“ bespaart later veel tijd. Zinvol is ook een doordachte structuur van de groepsadressen naar functie, verdieping en ruimte.

Voor schakelkanalen wordt de scheiding van schakelobject, statusobject en centraal object aanbevolen. Zo kunnen handmatige bediening, visualisatie en verzamelcommando’s netjes van elkaar worden gescheiden. Bij trappenhuisverlichting moet de voorwaarschuwingstijd passend bij het gebruik worden gekozen, bijvoorbeeld in gangen of nevenruimtes met korte loopafstanden.

Bij jaloeziefuncties is een eenduidige toewijzing van op, neer, stop en scène belangrijk. Voor kantoorruimtes biedt een groepslogica zich aan waarbij gevelzijden eigen centrale adressen krijgen. Zo kan ’s morgens een gezamenlijke opening plaatsvinden, terwijl ’s middags alleen de zuid- of westzijde op zoninstraling reageert.

Praktijkgericht is ook het gebruik van blokkeerobjecten. Voorbeeld: een reinigingsmodus blokkeert afzonderlijke lichtkringen tegen centraal-uit. Of een onderhoudsmodus blokkeert bewegingscommando’s voor een bepaalde zonweringsgroep. Geprioriteerde centrale objecten helpen bovendien bij duidelijke commandopaden wanneer veiligheids- of gebouwfuncties voorrang moeten krijgen.

Met de Theben KNX-uitbreidingsmodule schakelactor 8-voudig jaloezieactor 4-voudig MIX2 RME 8 T KNX 4930205 breidt u uw KNX-installatie gericht, netjes en toekomstbestendig uit. Het apparaat overtuigt met modulaire systeemlogica, comfortabele handbediening, duidelijke statusindicaties en praktijkgerichte functies voor licht en zonwering.

Als een KNX-installatie moet groeien, is deze MIX2-module een professionele en economische oplossing voor meer kanalen, meer structuur en meer comfort in de verdeler.
