Vertrekhal bord – Busbar-adapter 560A 01754 – Wöhner – 4021267017545:

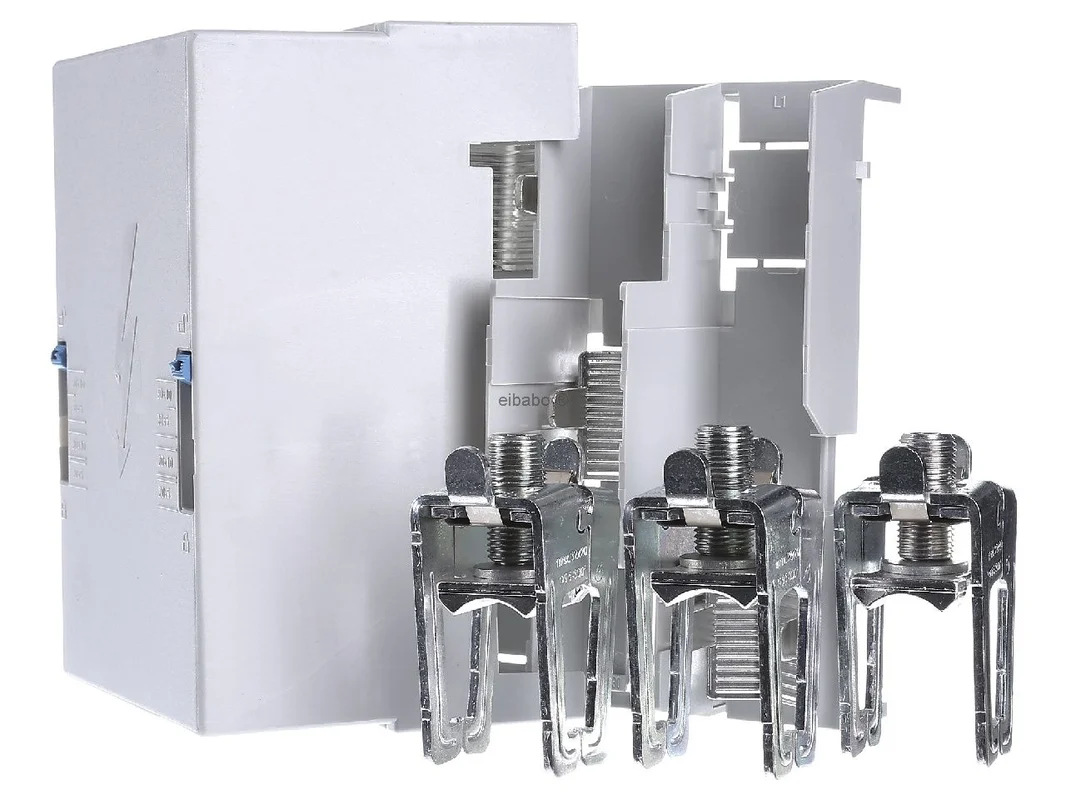

De Wöhner aansluitklemplaat 3-polig voor verzamelrails schroef-klemverbinding 500A 690V 01754 is een sterke oplossing voor de veilige voeding en aansluiting van grote geleiders in moderne stroomverdelingen. Als verzamelrail-adapter voor het systeem 60Classic combineert hij een hoge stroomdraagcapaciteit met robuuste schroef-klemtechniek en een nette integratie op verzamelrails. De uitvoering is ontworpen voor veeleisende toepassingen in schakelinstallaties, verdeelkasten en industriële installaties.

Wöhner aansluitklemplaat 01754 voor sterke verzamelrail-aansluitingen

De 3-polige aansluitklemplaat is geschikt voor verzamelrails met een breedte van 20, 25 en 30 mm, evenals voor een raildikte van 5 of 10 mm en profielrails. Hij ondersteunt geleiderdoorsneden van 95 tot 300 mm² en is daarmee ideaal voor grotere kabels en krachtige voedingen. Met een nominale stroom volgens IEC van 500 A en een nominale spanning van 690 V AC is het onderdeel geschikt voor veilige en belastbare verbindingen in professioneel gebruik.

Producthighlights voordelen

• Ontworpen voor hoge stromen: Nominale stroom volgens IEC tot 500 A voor krachtige energieverdeling.
• 3-polige uitvoering: Geschikt voor een geordende aansluiting in driepolige systemen.
• Groot geleiderbereik: Geschikt voor geleiderdoorsneden van 95 tot 300 mm².
• Voor grotere kabels: De aansluitplaat is ideaal wanneer hoge doorsneden veilig gecontacteerd moeten worden.
• Schroef-klemverbinding: Robuuste klemtechniek voor stevige bevestiging en blijvende contactkwaliteit.
• Brede compatibiliteit: Toepasbaar op verzamelrails 20, 25, 30 x 5, 10 mm evenals op profielrails.
• Systeemconform: Ontwikkeld voor het Wöhner systeem 60Classic.
• Halogeenvrij: Geschikt voor toepassingen met hoge eisen aan materiaaleigenschappen.
• Geschikt voor de industrie: Ontworpen voor schakelinstallaties, verdeelbouw en energieverdeling.
• Hoge spanningsbestendigheid: Nominale spanning 690 V AC, max. toelaatbare spanning AC tot 1000 V.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Wöhner
Artikelnaam	Wöhner aansluitklemplaat 3-polig voor verzamelrails schroef-klemverbinding 500A 690V 01754
Artikelnummer fabrikant	01754
EAN	4021267017545
Catalogus	Verzamelrail-adapter
Systeem	60Classic
Producttype	Aansluitklemplaat
Poligheid	3-polig
Aansluittype	Schroef-klemverbinding
Nominale stroom IEC	500 A
Stroombelastbaarheid klemplaats max.	560 A
Nominale spanning AC	690 V
Max. toelaatbare spanning AC	1000 V
Max. toelaatbare spanning DC	1500 V
Geleiderdoorsnede	95 tot 300 mm²
Strip lengte	38 mm
Aandrijving	S8
Aanhaalmoment alu	30 tot 36 Nm
Geschikt voor verzamelrails	20, 25, 30 x 5, 10 mm en profielrails
Breedte x hoogte x diepte	135 x 200 x 118 mm
Min. bedrijfstemperatuur	-40 °C
Materiaaleigenschap	halogeenvrij
Normen	IEC 61439-1:2020, IEC 60999-1:1999, IEC 60999-2:2003

Sterke kabelaansluiting, duidelijke systeemkeuze en praktijkgerichte voordelen

Deze aansluitoplossing komt volledig tot zijn recht wanneer grote kabels veilig en direct op verzamelrails moeten worden geleid. De schroef-klemverbinding zorgt voor een belastbare contactverbinding, terwijl het grote doorsnedebereik flexibele toepassingsmogelijkheden in de verdeelbouw opent. Vooral bij krachtige voedingen, hoofdverdelingen en industriële schakelinstallaties biedt de uitvoering een duidelijke, onderhoudsvriendelijke structuur.

• Ideaal voor grotere kabels: Bijzonder geschikt voor toepassingen met hoge geleiderdoorsneden.
• Nette voeding: Ondersteunt een geordende opbouw op verzamelrails.
• Hoge praktijkgerichtheid: Goed geschikt voor industriële verdelingen en stroomsterke aftakkingen.
• Onderhoudsvriendelijk: De schroeftechniek is in de schakelkastbouw wijdverbreid en goed hanteerbaar.
• Systeempassend: Voor gebruikers van het Wöhner 60Classic systeem een passende aanvulling.

Vergeleken met kleinere aansluitklemplaten van Wöhner met een kleiner doorsnedebereik is deze uitvoering specifiek geschikt voor hogere stromen en grotere geleiders. Modellen voor kleinere verzamelrails of kleinere doorsneden zijn vaak compacter, maar eerder bedoeld voor onderverdelingen of minder zwaar belaste aftakkingen. Deze variant is duidelijk ontworpen voor krachtige voedingspunten en zware leidingen.

Ook binnen het Wöhner-programma zijn er vergelijkbare oplossingen voor andere railbreedtes, kleinere geleiders of afwijkende stroombereiken. Het wezenlijke verschil ligt meestal in de ondersteunde railgeometrie, de geleiderdoorsnede en de maximale stroomopname. Wie grote kabels veilig wil aansluiten, profiteert hier van de voor hoge belastingen ontworpen klemtechniek.

Bij vergelijkbare producten van andere fabrikanten vindt men vaak oplossingen van Siemens, Rittal of Jean Müller voor de aansluiting op verzamelrailsystemen. De verschillen liggen meestal in de systeembinding, in de toelaatbare railafmetingen en in de uitvoering van de klem. Voor vervanging door een fabrikaat van derden moet daarom altijd worden gecontroleerd of railafstand, profielvorm, stroombereik en mechanische opname bij het bestaande systeem passen.

Toepassingsgebieden

• Hoofdverdelingen: Voor de veilige voeding van grote geleiders op verzamelrails.
• Industriële installaties: Geschikt voor hoge belastingen en robuuste stroomverdeling.
• Schakelkastbouw: Praktisch voor gestructureerde aansluitingen in professionele opbouw.
• Energieverdeling: Ideaal voor toepassingen met een hoge stroombehoefte.
• Modernisering van installaties: Zinvol wanneer grotere kabels in bestaande verzamelrailsystemen moeten worden geïntegreerd.

De Wöhner aansluitklemplaat 01754 is een overtuigende keuze voor iedereen die op zoek is naar een belastbare, systeemconforme en praktijkgerichte aansluitoplossing voor grotere kabels op verzamelrails.
